रसायन प्रसंस्करण हैरो पैडल रोटरी वैक्यूम ड्रायर 1800L वर्किंग वॉल्यूम
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Guojin |
| प्रमाणन: | ISO |
| मॉडल संख्या: | एचवीआरडी-3000 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक निर्यात कार्टन |
| प्रसव के समय: | 20-30 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
|
विस्तार जानकारी |
|||
| Item Name: | 1800L Working Volume Organic Solvent Harrow Paddle Rotary Vacuum Dryer | Application: | Chemicals Processing, Industrial Processing, Pharmaceutical Processing |
|---|---|---|---|
| Model type: | HVRD-3000 | Working volume: | 1800Liter |
| Cylinder size: | 1200x2600MM | Stirring revolution: | 8-10RPM |
| Power: | 11KW | Heat transfer area: | 9+2.5M2 |
| Heating source: | Steam, Thermal Oil, Gas | ||
| प्रमुखता देना: | 1800L वर्किंग वॉल्यूम रोटरी वैक्यूम ड्रायर,केमिकल प्रोसेसिंग रोटरी वैक्यूम ड्रायर |
||
उत्पाद विवरण

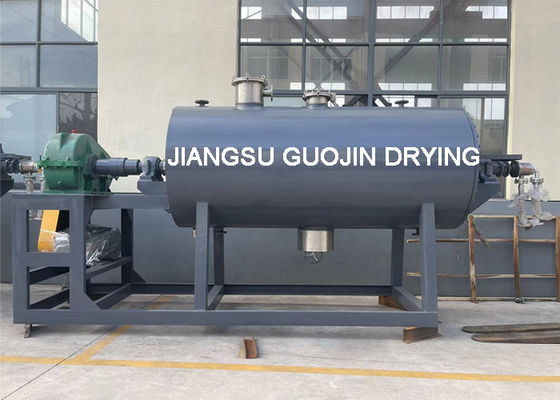

1800L कार्यरत मात्रा कार्बनिक विलायक Harrow Paddle रोटरी वैक्यूम ड्रायर
उत्पाद संरचना
ड्रायर वैक्यूम डिग्री -0.092Mpa से ऊपर तक पहुंच सकती है, विभिन्न सामग्रियों का विलायक (पानी सहित) वैक्यूम और निम्न तापमान की स्थितियों में जल्दी से वाष्पित हो सकता है,सूखने में तेजी लाने का उद्देश्य प्राप्त करने के लिए. एक रेंगनेवाला है पैडल के साथ सामग्री को गर्म सतह पर निकालें और चक्र प्रवाह बनाने के लिए कंटेनर में स्थानांतरित करें। वाष्पित नमी को वैक्यूम पंप द्वारा पंप किया जाएगा।
ड्रायर का शरीर सिलेंडर के आकार का था। कॉन्फ़िगरेशन में सामग्री इनलेट, वैक्यूम इनलेट और स्टीम इनलेट और आउटलेट (ऊपरी भाग स्टीम इनलेट था,निचला भाग भाप आउटलेट था जब हीटिंग स्रोत भाप था), निचले भाग में नोजल का एक ही आकार है। शरीर तीन परतों में विभाजित है, मध्य जैकेट हीटिंग माध्यम भाप हो सकता है, अल्ट्रा-फाइन ग्लास ऊन के लिए इन्सुलेशन परत,अच्छी इन्सुलेशन. सामग्री रेक दांतों के माध्यम से फिर से और फिर से बदल रही थी और आंतरिक दीवार द्वारा गर्म हो रही थी, मध्य जैकेट गर्मी को स्थानांतरित करता है और वैक्यूम स्थिति में सुखाने की गति को बढ़ाता है,कच्चे माल की सतह को बदलते हुए पीले रंग की घटना से बचेंविशेष रूप से गर्मी संवेदनशील सामग्री के लिए उपयुक्त है।
उत्पाद संरचना की विशेषताएं
ड्रायर का संचालन सरल है, सामग्री को आसानी से नियंत्रित करना, श्रमिकों की श्रम तीव्रता को बहुत कम करना, एक ही समय में सुखाने की प्रक्रिया में सामग्री प्रदूषण को भी कम करना।
1. रिड्यूसर: मशीन के दाहिने तरफ स्थापित रिड्यूसर। मोटर को पल्ली और वी-बेल्ट द्वारा गियर यूनिट, स्पिंडल रोटेशन से रेक दांतों तक चलाया जाता था,और अंत में सिलेंडर घुमाया और 6 ~ 10 r / min की गति प्राप्त.
2मोटर बेस डिवाइसः मोटर को एक्टिविटी बोर्ड के दाहिने तरफ लगाया गया था, इसे ऊपर और नीचे समायोजित किया जा सकता है, ताकि वी-बेल्ट कसकर फिट हो सके।
3विद्युत नियंत्रण यंत्र (ईयू मानक): सभी विद्युत नियंत्रण, बटन, रोशनी नियंत्रण बॉक्स में स्थापित हैं, ऑपरेशन पैनल पाठ निर्देशों के आधार पर नियंत्रित किया जा सकता है।सकारात्मक और उलटा घुमावदार दिशा हलचल शाफ्ट सामग्री की विशेषताओं के अनुसार समायोजित किया जा सकता हैआम तौर पर, यह लगभग 5 मिनट में नियंत्रित किया जा सकता है (यानी, 5 मिनट के लिए रुकने के बाद, फिर 5 मिनट के लिए पीछे की ओर) ।
4वैक्यूम ट्यूबः सिलेंडर वाष्पीकरण के विलायक (या पानी) को निकालने के लिए प्रयोग किया जाता है। फिल्टर के साथ इनलेट साइड में, सामग्री को बाहर जाने से रोकने के लिए फिल्टर कपड़े से ढका जाना चाहिए।
5सील संरचनाः दोनों छोरों पर धुरी पीटीएफई से सील है, जो एक अच्छे सीलिंग प्रभाव को प्राप्त करने के लिए एक निर्वात में सील है।
6स्टेनलेस स्टील की मोटी दीवारों वाली ट्यूब के साथ मिश्रण शाफ्ट, राक आर्म राक दांत स्टेनलेस स्टील सीमलेस स्टेनलेस स्टील प्लेट से बने होते हैं। राक बोर्ड को चिपचिपा सामग्री को स्क्रैप करते हुए पीटीएफई लेपित किया गया था।
उत्पाद अनुप्रयोग
फार्मास्युटिकल उद्योग, खाद्य उद्योग, रासायनिक उद्योग आदि से निम्नलिखित कच्चे माल को सूखा जा सकता है।
- धूल, पेस्ट जैसा मिश्रण या पाउडर कच्चा माल।
- थर्मल संवेदनशील कच्चा माल जिसके निचले तापमान पर सूखने की आवश्यकता होती है।
- कच्चे माल जो ऑक्सीकरण या विस्फोट के लिए आसान हैं और मजबूत चिड़चिड़ा या विषाक्त हैं।
- कच्चे माल जिन्हें विलायक को पुनः प्राप्त करने की आवश्यकता होती है।
उत्पाद कार्य सिद्धांत
रोल ब्लेड हेरो ड्रायर की मुख्य संरचना गोल सिलेंडर और सिलेंडर के केंद्र में सुसज्जित एक घुमावदार खोखले शाफ्ट है। शाफ्ट पर खोखले रोल ब्लेड वितरित किए जाते हैं,हीटिंग सिलेंडर और खोखले ब्लेड की सतह में जैकेट द्वारा स्थानांतरित कर रहे हैं,और नमी वाष्पित हो जाती है.गर्म करने के दौरान,लेड सामग्री को भी मिलाएंगे,ताकि हीटिंग क्षेत्र को अपडेट किया जा सके.यह एक निरंतर हीटिंग ट्रांसफर ड्रायर है.
तकनीकी मापदंड
| पद | प्रकार | ||||||||
| इकाई का नाम | एचवीआरडी-500 | एचवीआरडी-750 | एचवीआरडी-1000 | एचवीआरडी-1500 | एचवीआरडी-2000 | एचवीआरडी-3000 | एचवीआरडी-5000 | एचवीआरडी-8000 | एचवीआरडी-10000 |
| कार्य मात्रा ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| सिलेंडर में आकार ((मिमी) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| घुमावदार क्रांति ((आरपीएम) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| शक्ति ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| जैकेट का डिजाइन दबाव ((Mpa) | <0.3 | ||||||||
| सिलेंडर में दबाव ((Mpa) | -0.09~-0.096 | ||||||||
| गर्मी हस्तांतरण क्षेत्र ((m2) | 2.4+1 | 3. 2 + 12 | 4.5 + 15 | 5.6 + 18 | 7.5 + 2.2 | 9 + 25 | 14 + 35 | 21.6+55 | 24. 3 + 55 |
उत्पाद प्रवाह सारणी

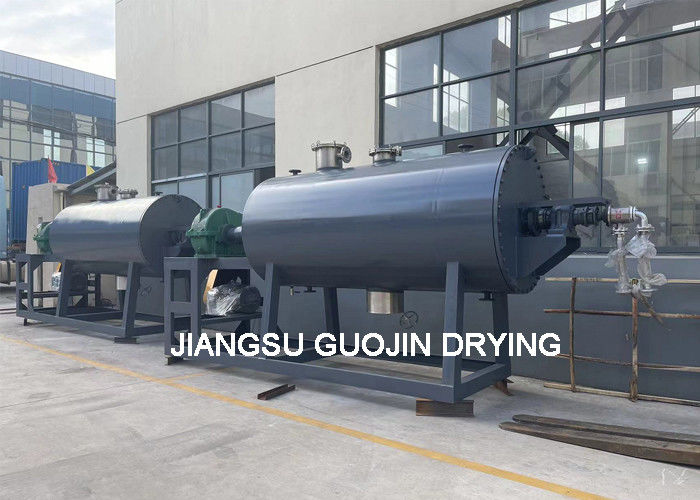

उत्पाद प्रदर्शनी
विद्युत, भाप, प्राकृतिक गैस या अन्य
