क्षैतिज 5-20rpm घूर्णन गति ब्लेड पैडल वैक्यूम सुखाने की मशीन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Guojin |
| प्रमाणन: | ISO |
| मॉडल संख्या: | केजेजी-5 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक निर्यात कार्टन |
| प्रसव के समय: | 20-30 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
|
विस्तार जानकारी |
|||
| Item Name: | 5-20rpm Rotating Speed KJG-5 Blade Paddle Vacuum Drying Machine | Application: | Chemical Processing, Industry Processing |
|---|---|---|---|
| Paddle heat transfer area(M2): | 3.5 | Jacket heat transfer area(M2): | 1.5 |
| Total heat transfer area(M2): | 5 | Heating source: | Steam or thermal oil |
| Rotating speed(rpm): | 5-20 | Water evaporation: | 50KG/H |
| Power(KW): | 3 | Weight(Kg): | 1500 |
| Size(MM): | 2816X760X1370 | ||
| प्रमुखता देना: | 5rpm चप्पू वैक्यूम सुखाने की मशीन,आईएसओ प्रमाणित रोटरी वैक्यूम चप्पू ड्रायर |
||
उत्पाद विवरण
5-20rpm घूर्णन गति KJG-5 ब्लेड पेडल वैक्यूम सुखाने की मशीन
निरंतर क्षैतिज पैडल ड्रायर में एक जैकेट वाला खलिहान और खोखले पैडलों वाले दो खोखले शाफ्ट होते हैं। खलिहान पर सूखने वाली सामग्री के लिए इनलेट के साथ एक ढक्कन होता है।सामग्री गर्मी हस्तांतरण के द्वारा वाष्प जैसे हीटिंग माध्यम के साथ सूख जाती है, थर्मल तेल या गर्म पानी जो खोखले शाफ्ट, खोखले पैडल और डिंपल जैकेट या आधा पाइप जैकेट के माध्यम से बह रहा है।सूखा उत्पाद एक शाफ्टलेस पेंच कन्वेयर के माध्यम से डिस्चार्ज स्लट से हटाया जाता हैसूखने की प्रक्रिया के दौरान हवा की अनुपस्थिति सबसे कम ऑक्सीजन सामग्री के कारण एक बहुत ही सुरक्षित संचालन का परिणाम है।एक छोटे और कॉम्पैक्ट गंध उपचार और यह उच्च ओस बिंदु के कारण वाष्प संघनक इकाई में गर्मी वसूली प्रणाली की संभावना प्रदान करता है.
यह ओमेगा के आकार का है और इसमें एक जैकेट होता है। सामग्री को मशीन के एक छोर पर खिलाया जाता है और इसे गुरुत्वाकर्षण के द्वारा, थोडे कोण के नीचे या असममित पैडल्स द्वारा ले जाया जाता है।दूसरे छोर पर मशीन के आउटलेट के लिएमशीन में सामग्री के रहने के समय के दौरान, एक आदर्श प्लग प्रवाह बनाए रखा जाता है, जो उत्पाद की गुणवत्ता की गारंटी देता है।मशीन के अंदर उत्पाद स्तर एक समायोज्य अतिप्रवाह बांध द्वारा सुरक्षित हैउत्पाद के बाहर निकलने की ओर ओवरफ्लो वेयर में उत्पादन बंद होने से पहले उत्पाद निकालने के नीचे मैन्युअल रूप से काम करने वाले खाली करने वाले वाल्व हैं।खदान के नीचे उत्पाद आउटलेट स्लाइड में डाउनस्ट्रीम उपकरण से कनेक्ट करने के लिए एक आयताकार फ्लैंज है.
एक क्षैतिज घुमावदार पेंच कन्वेयर को डिस्चार्ज स्लाइड के आयताकार आउटलेट फ्लैंज के नीचे स्थापित किया जाता है, ताकि उत्पाद को खलिहान से हटाया जा सके। घुमावदार पेंच कन्वेयर में दो निचले आउटलेट होते हैं,कन्वेयर के प्रत्येक छोर पर एकपेंच कन्वेयर के द्विदिश घूर्णन के साथ संयोजन में, उत्पाद को इनमें से किसी एक उत्पाद आउटलेट में ले जाया जा सकता है।
सूखने की मशीन में दो खोखले शाफ्ट होते हैं जिनमें छिद्रित स्थिति में व्यवस्थित खोखले कंकड़ या खंजर के आकार के पैडल होते हैं।हीटिंग माध्यम शाफ्ट के एक तरफ में पेश किया जाता है और paddles के माध्यम से समानांतर में बहता हैउत्पाद के साथ इष्टतम संपर्क और फलस्वरूप उत्पाद के पक्ष में भी अच्छा गर्मी हस्तांतरण के लिए पैडल की आकृति होती है।हीटिंग माध्यम एक ही पक्ष पर शाफ्ट छोड़ देता है के रूप में यह में आता हैघर्षण के खिलाफ सुरक्षा के लिए, पैडल को वोल्फ्फॉर्म कार्बाइड घर्षण प्रतिरोधी कोटिंग से लेपित किया जाएगा।पैडल शाफ्ट के खोखले डिजाइन का मतलब है कि पूरे आंतरिक सतह एक बड़े गर्मी एक्सचेंजर के रूप में कार्य करता है. रोटेटिंग शाफ्टों द्वारा नियंत्रित हलचल उत्कृष्ट उत्पाद-सतह बातचीत प्रदान करती है, एक इष्टतम गर्मी हस्तांतरण दर के लिए। ऊर्जा की आवश्यकता मामूली है,विशेष रूप से यदि इसके साथ जुड़े बड़े गर्म हवा के प्रवाह के साथ प्रत्यक्ष सुखाने की तुलना में. पैडल ड्रायर में हीट ट्रांसफर बहुत अधिक होता है। खलिहान में दो घूर्णी पैडल शाफ्ट इष्टतम हीट ट्रांसफर और मिश्रण सुनिश्चित करते हैं।
धूल से सुरक्षित ढक्कन पर उत्पाद का प्रवेश द्वार, वाष्प निकासी, दो निरीक्षण बंदरगाह और एक मानव छेद है।ढक्कन संक्षेपण के किसी भी जोखिम को रोकने के लिए वैकल्पिक रूप से गर्मी का पता लगाया जा सकता हैउत्पाद के इनपुट और आउटपुट पक्ष में नोजल के माध्यम से स्वीप गैस को प्रवेश किया जा सकता है।
मुख्य शाफ्ट सील भरने के बक्से के साथ किया जाता है. भरने के बक्से लचीले ढंग से तल के अंत प्लेटों के साथ जुड़े होते हैं,ताकि वे शाफ्ट के छोटे आंदोलनों का पालन कर सकें और फिर भी तंग बनाए रख सकें. शाफ्ट पर सीलिंग क्षेत्र पर आस्तीन पहनने घर्षण से शाफ्ट क्षति को रोकने के लिए. भरने के बक्से एक गैस शुद्ध करने के लिए एक लालटेन अंगूठी है. बीयरिंग तेल स्नेहन के साथ रोलर बीयरिंग हैं.गर्मी हस्तांतरण माध्यम में डाला जाता है और एक तरफ शाफ्ट पर एक ही घूर्णी जोड़ों के माध्यम से बाहर निकाला जाता है. शाफ्ट को हार्ड फेस गियरबॉक्स के साथ एक मोटर द्वारा चलाया जाता है। शाफ्ट के बीच दो मेशिंग स्पर गियर हैं जो समान घूर्णन गति सुनिश्चित कर सकते हैं। गति स्थिर है और इसमें भिन्नता की आवश्यकता नहीं है।घूर्णन गति केवल VFD द्वारा विनियमित किया जा सकता है.
केजेजी-5 क्षैतिज खोखले पेडल ड्रायरमुख्य विशेषता
कंकड़ के आकार के खोखले ब्लेड खोखले शाफ्ट पर घनी तरह से व्यवस्थित होते हैं, और थर्मल माध्यम खोखले शाफ्ट के माध्यम से ब्लेड के माध्यम से बहता है। इकाई प्रभावी मात्रा में एक बड़ा गर्मी हस्तांतरण क्षेत्र होता है.थर्मल माध्यम का तापमान -40° से 320° सेल्सियस तक होता है, जो वाटर वाष्प या तरल प्रकार का हो सकता हैः जैसे गर्म पानी, गर्मी हस्तांतरण तेल आदि।अप्रत्यक्ष संवाहक हीटिंग गर्मी दूर ले जाने के लिए हवा नहीं ले जाता हैगर्मी का उपयोग सामग्री को गर्म करने के लिए किया जाता है। गर्मी का नुकसान केवल रिएक्टर शरीर की इन्सुलेशन परत के माध्यम से पर्यावरण में गर्मी का अपव्यय है।कंकड़ के आकार के ब्लेड की गर्मी हस्तांतरण सतह आत्म सफाई का कार्य है. सामग्री कणों की सापेक्ष गति और कंक्रीट के आकार की सतह कंक्रीट के आकार की सतह पर संलग्न सामग्रियों को धो सकती है,ताकि स्वच्छ गर्मी हस्तांतरण सतह हर समय गति में रखा जाता है.
खोखले शाफ्ट घने व्यवस्था के साथ कंकड़ के आकार के खोखले ब्लेड, गर्मी माध्यम खोखले शाफ्ट के माध्यम से ब्लेड के माध्यम से प्रवाह। गर्मी हस्तांतरण क्षेत्र की प्रभावी मात्रा बहुत बड़ी है,ताप माध्यम जल वाष्प हो सकता है, भी गर्म पानी या गर्मी प्रवाहक तेल हो सकता है। गर्मी हस्तांतरण माध्यम के माध्यम से शेल जैकेट और घुमावदार जोड़ के माध्यम से खोखले हलचल शाफ्ट के माध्यम से बहता है,और खोखले घुमावदार शाफ्ट में गर्मी के माध्यम के प्रकार के अनुसार एक अलग आंतरिक संरचना है ताकि सर्वोत्तम गर्मी हस्तांतरण प्रभाव सुनिश्चित किया जा सके.
दाल और जैकेट में गर्म तेल तक पहुंच, एक ही समय में हीटिंग, गर्म सूखी हवा के माध्यम से एक ही समय में डिस्चार्ज पोर्ट के ऊपरी हिस्से को आगे सूखने के बाद,इस प्रकार काफी डिवाइस के सुखाने की ताकत में वृद्धिसूखी मशीन से बाहर निकलने वाली कूबड़ गैस से वाष्पित नमी, हवा को बाहर के हवा के झोंके से बाहर निकाला जाता है।
केजेजी-5 क्षैतिज खोखले पेडल ड्रायर तकनीकी मापदंड
| नहीं. | पद | पैरामीटर | नोट |
| 1, | मॉडल | केजेजी-5 | |
| 2, | पैडल हीट ट्रांसफर क्षेत्र [एम]2] | 3.5 | शाफ्ट सतह क्षेत्रफल सहित |
| 3, | जैकेट गर्मी हस्तांतरण क्षेत्र [एम]2] | 1.5 | |
| 4, | कुल गर्मी हस्तांतरण क्षेत्रफल [एम]2] | 5 | |
| 5, | जल वाष्पीकरण [किग्रा/घंटा] | 50 | |
| 6, | आउटपुट क्षमता [किलो/घंटा] | १५-२० | |
| 7, | पैडल का व्यास [मिमी] | 260 | |
| 8, | प्रभावी आयतन [m3] | 1 | |
| 9, | घूर्णन गति [आरपीएम] | 1-15 | |
| 10, | मोटर का मानक नाम [kW] | 3 | |
| 11, | वाहक गैस प्रवाह [m3/h] | 300-500 | |
| 12, | वाहक गैस निकास पंखे के मोटर का नामकरण [kW] | 0.75 | |
| 13, | मशीन मंजिल का स्थान [L×W×H] | 2816X760X1370 | |
| 14, | मानक उठाने का भार [किलो] | 1500 |

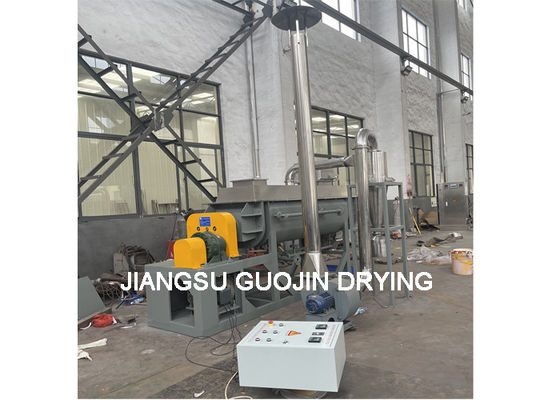

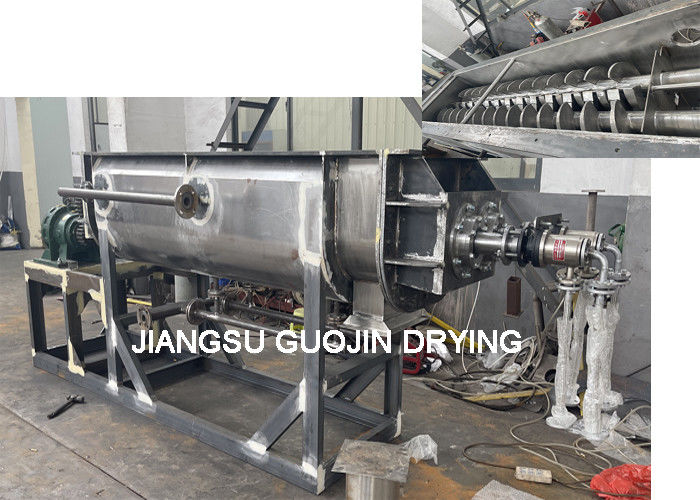

केजेजी-5 क्षैतिज खोखले पेडल ड्रायरदिखावा
