5M2 हीट ट्रांसफर एरिया KJG-5 क्षैतिज उर्वरक खोखले पैडल ड्रायर

5M2 हीट ट्रांसफर क्षेत्र KJG-5 क्षैतिज उर्वरक खोखले पेडल ड्रायर

निरंतर क्षैतिज पैडल ड्रायर में एक जैकेट वाला खलिहान और खोखले पैडलों वाले दो खोखले शाफ्ट होते हैं। खलिहान पर सूखने वाली सामग्री के लिए इनलेट के साथ एक ढक्कन होता है।सामग्री गर्मी हस्तांतरण के द्वारा वाष्प जैसे हीटिंग माध्यम के साथ सूख जाती है, थर्मल तेल या गर्म पानी जो खोखले शाफ्ट, खोखले पैडल और डिंपल जैकेट या आधा पाइप जैकेट के माध्यम से बह रहा है।सूखा उत्पाद एक शाफ्टलेस पेंच कन्वेयर के माध्यम से डिस्चार्ज स्लट से हटाया जाता हैसूखने की प्रक्रिया के दौरान हवा की अनुपस्थिति सबसे कम ऑक्सीजन सामग्री के कारण एक बहुत ही सुरक्षित संचालन का परिणाम है।एक छोटे और कॉम्पैक्ट गंध उपचार और यह उच्च ओस बिंदु के कारण वाष्प संघनक इकाई में गर्मी वसूली प्रणाली की संभावना प्रदान करता है.

यह ओमेगा के आकार का है और इसमें एक जैकेट होता है। सामग्री को मशीन के एक छोर पर खिलाया जाता है और इसे गुरुत्वाकर्षण के द्वारा, थोडे कोण के नीचे या असममित पैडल्स द्वारा ले जाया जाता है।दूसरे छोर पर मशीन के आउटलेट के लिएमशीन में सामग्री के रहने के समय के दौरान, एक आदर्श प्लग प्रवाह बनाए रखा जाता है, जो उत्पाद की गुणवत्ता की गारंटी देता है।मशीन के अंदर उत्पाद स्तर एक समायोज्य अतिप्रवाह बांध द्वारा सुरक्षित हैउत्पाद के बाहर निकलने की ओर ओवरफ्लो वेयर में उत्पादन बंद होने से पहले उत्पाद निकालने के नीचे मैन्युअल रूप से काम करने वाले खाली करने वाले वाल्व हैं।खदान के नीचे उत्पाद आउटलेट स्लाइड में डाउनस्ट्रीम उपकरण से कनेक्ट करने के लिए एक आयताकार फ्लैंज है.





केजेजी-5 क्षैतिज उर्वरक खोखले पेडल ड्रायरमुख्य विशेषता

1) उच्च ताप दक्षता जो 95% तक पहुंच सकती है

2) गर्मी हस्तांतरण माध्यम उत्पाद के संपर्क में नहीं आता है।

3) उत्पाद को ले जाने के लिए गैस का प्रयोग नहीं किया जाता है।

4) तापमान का सटीक नियंत्रण

5) उत्पाद के मिश्रण और आंदोलन के माध्यम से उत्पाद की समान गुणवत्ता

6) एक बार के आधार पर निरंतर प्रक्रिया

7) उच्च गर्मी हस्तांतरण क्षेत्र और प्रक्रिया मात्रा अनुपात - कम फर्श स्थान

8) संचालित करने में आसान, न्यूनतम ध्यान की आवश्यकता है

9) दहनशील सामग्री के प्रसंस्करण में प्रत्यक्ष सुखाने से सुरक्षित

10) आसान और कम रखरखाव के लिए सरल टिकाऊ डिजाइन

11) अद्वितीय इंटरमेशिंग डिस्क के साथ दोहरे प्रति-परिक्रमा वाले शाफ्ट अंतरंग मिश्रण, समान गर्मी हस्तांतरण, उच्च गर्मी हस्तांतरण दर और एक आत्म-सफाई प्रभाव पैदा करते हैं।एक बड़े गर्मी हस्तांतरण क्षेत्र के लिए मात्रा अनुपात खोखले डिस्क और एक जैकेट पोत के उपयोग से प्राप्त किया जाता है, जिसके माध्यम से हीटिंग माध्यम बहता है। परिणाम एक कॉम्पैक्ट मशीन है जिसमें कम स्थान की आवश्यकता होती है और कम स्थापना लागत होती है।

12) पैडल ड्रायर सामग्री का परिवहन करता है, इसकी हैंडलिंग विशेषताओं के बावजूद। चिपचिपा, पेस्टी सामग्री का परिवहन किया जा सकता है। पुनर्नवीनीकरण सूखे उत्पाद के साथ मिश्रण करके फ़ीड को पूर्व-सर्त करना,इसे स्थानांतरित करने योग्य बनानाइसके परिणामस्वरूप पूंजी, परिचालन और रखरखाव की लागत कम होती है।



ट्यूबलर हीटिंग जैकेट

1) 10 बार तक का कार्य दबाव

2) ट्यूबलर हीटिंग जैकेट बहुत समान हीटिंग और सटीक तापमान नियंत्रण सुनिश्चित करता है

3) पूर्ण-लंबाई वाले वाष्प गुंबद से ले जाने में कमी आती है और वाष्पित जल वाष्प से ठोस पदार्थों को अलग किया जाता है।

3) 80 मिमी खनिज इन्सुलेशन गर्मी के नुकसान को काफी कम करता है

खोखली डिस्क

1) हीटिंग सतह में काफी वृद्धि

2) कंक्रीट आकार के पैडलों की तुलना में बहुत कम वेल्डिंग क्षेत्र

3) स्व-सफाई करने वाली डिस्क सतह गर्मी हस्तांतरण में काफी सुधार करती है
4) विभिन्न कोणों के साथ डिस्क परिधीय पर वेल्डेड हलचल पैडल पूरी तरह से मिश्रण, स्थानांतरित और गीला सामग्री कुचल



एकात्मिक धड़कन सीट और शीतलन जैकेट

1) शाफ्टों की समकक्षता सुनिश्चित करने के लिए सुकाव कक्ष के अभिन्न अंग के रूप में लेयरिंग सीट को अंत प्लेट पर लगाया जाता है।

2) पानी ठंडा जैकेट असर के जीवन काल को बढ़ाने के लिए सुसज्जित है।
3) एक-पास घुमावदार जोड़ों से प्रत्येक खोखले डिस्क में हीटिंग माध्यम का निरंतर प्रवाह सुनिश्चित होता है।



ऑफ-गैस ट्रीटमेंट सिस्टम

चक्रवात, ट्यूबलर कंडेनसर और दो चरण के गीले स्क्रबर का संयोजन बहुत उच्च उत्सर्जन मानक सुनिश्चित करता है



केजेजी-5 क्षैतिज उर्वरक खोखले पेडल ड्रायरआवेदन

• दवा, खाद्य पदार्थ, रासायनिक उद्योग आदि की सामग्री को सूखा जा सकता है।

• पल्पनेस, पेस्ट जैसे मिश्रण या पावर कच्चे माल के लिए उपयुक्त है।

• कम तापमान पर सूखने के लिए आवश्यक तापमान सेंसर सामग्री।

• कच्चे माल जो ऑक्सीकरण या विस्फोट करने में आसान हैं और मजबूत जलन या विषाक्त हैं।

• कार्बनिक विलायक को पुनः प्राप्त करने की मांग।





केजेजी-5 क्षैतिज उर्वरक खोखले पेडल ड्रायर तकनीकी मापदंड

नहीं.	पद	पैरामीटर	नोट
1,	मॉडल	केजेजी-5
2,	पैडल हीट ट्रांसफर क्षेत्र [एम]2]	3.5	शाफ्ट सतह क्षेत्रफल सहित
3,	जैकेट गर्मी हस्तांतरण क्षेत्र [एम]2]	1.5
4,	कुल गर्मी हस्तांतरण क्षेत्रफल [एम]2]	5
5,	जल वाष्पीकरण [किग्रा/घंटा]	50
6,	आउटपुट क्षमता [किलो/घंटा]	१५-२०
7,	पैडल का व्यास [मिमी]	260
8,	प्रभावी आयतन [m3]	1
9,	घूर्णन गति [आरपीएम]	1-15
10,	मोटर का मानक नाम [kW]	3
11,	वाहक गैस प्रवाह [m3/h]	300-500
12,	वाहक गैस निकास पंखे के मोटर का नामकरण [kW]	0.75
13,	मशीन मंजिल का स्थान [L×W×H]	2816X760X1370
14,	मानक उठाने का भार [किलो]	1500

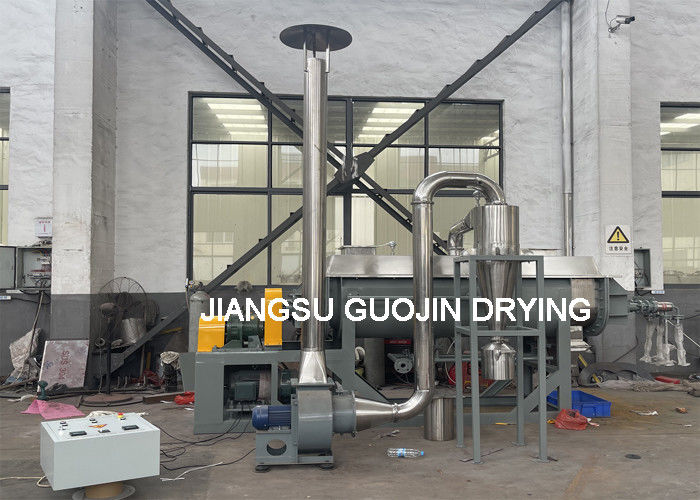

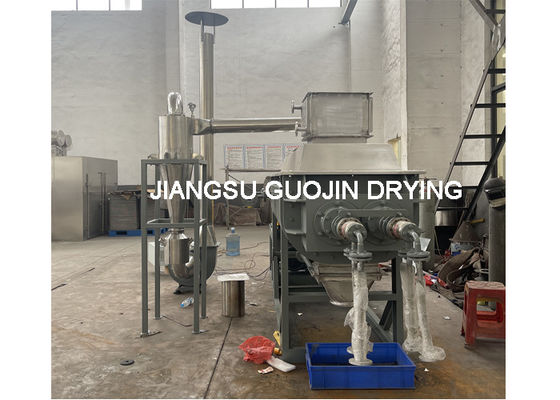

केजेजी-5 क्षैतिज उर्वरक खोखले पेडल ड्रायरदिखावा
