कीचड़ के लिए थर्मल तेल अप्रत्यक्ष ताप वैक्यूम पैडल ड्रायर उपकरण
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Guojin |
| प्रमाणन: | ISO |
| मॉडल संख्या: | CHPD-180 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात दफ़्ती |
| प्रसव के समय: | 20-30days |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
|
विस्तार जानकारी |
|||
| Item Name: | Thermal Oil Indirect-Heating Vacuum Paddle Dryer Equipment For Sludge | Application: | Industry Processing, Chemical processing |
|---|---|---|---|
| Model type: | CHPD-180 | प्रमाणन: | ISO9001 |
| Heat transfer area: | 180M2 | Effective volume: | ~20M3 |
| Material: | Stainless steel or carbon steel | Heating source: | Steam or Thermal oil |
| rotating speed: | 1~8 rpm | ||
| प्रमुखता देना: | अप्रत्यक्ष ताप वैक्यूम पैडल ड्रायर,थर्मल तेल वैक्यूम पैडल ड्रायर 20RPM,कीचड़ वैक्यूम सुखाने की मशीन |
||
उत्पाद विवरण
थर्मल ऑयल अप्रत्यक्ष हीटिंग वैक्यूम पैडल ड्रायर उपकरण स्लड के लिए
पैडल ड्रायर में दो घुमावदार शाफ्ट होते हैं, जिसमें पैडल होते हैं, एक जैकेट वाला ड्राईंग चैंबर होता है, एक ड्राइव मोटर होता है और एक समर्थन फ्रेम होता है।वाष्पीकरण द्वारा प्रदूषण को रोकने के लिए सील सुखाने कक्ष में सुखाने की प्रक्रिया पूरी हो जाती है.
पैडल ड्रायर अप्रत्यक्ष हीटिंग ड्रायर प्रोसेसर है। हीट माध्यम भाप, गर्म पानी या थर्मल तेल हो सकता है जो खोखले शाफ्ट के माध्यम से बह सकता है और घूर्णी जोड़ों के माध्यम से पैडल कर सकता है,साथ ही जैकेट सूखी कक्ष. गीली सामग्री को स्क्रू फीडर द्वारा सुखाने के कक्ष में समान रूप से खिलाया जाता है. दो शाफ्ट और पैडल के घूर्णन के साथ,गीली सामग्री पूरी तरह से मिश्रित और गर्म सतह के संपर्क में आने के लिए हलचल और निर्वहन और गर्मी हस्तांतरण की ओर ले जाने के लिए होता है और नमी तेजी से वाष्पित हो जाती है.
उत्पाद कार्य सिद्धांत
सीएचपीडी सीरीज के पेडल ड्रायर/प्रोसेसर अत्यधिक कुशल, यांत्रिक रूप से हलचल वाले, अप्रत्यक्ष गर्मी हस्तांतरण उपकरण हैं जो प्रक्रिया द्रव्यमान से गर्मी जोड़ते हैं या निकालते हैं। उनका उपयोग सुखाने, हीटिंग,शीतलन, पाश्चरकरण, क्रिस्टलीकरण, और पेस्ट, केक, पाउडर, और दाने की प्रतिक्रिया।
वायु प्रदूषण को काफी कम करने के लिए निकास गैसों को चक्रवात, संघनक और स्क्रबर द्वारा इलाज किया जा सकता है।जिसमें कार्बनिक सॉल्वैंट्स हों जिन्हें पुनः प्राप्त करने की आवश्यकता है, वैक्यूम डिजाइन उपलब्ध है।
1 किलोग्राम पानी के वाष्पीकरण के लिए केवल स्लरी सामग्री के लिए लगभग 1.2 किलोग्राम भाप की आवश्यकता होती है।
उत्पाद की विशेषता
- संचालित करने में आसान
- न्यूनतम ध्यान की आवश्यकता है
- सरल उपकरण प्रक्रिया की निगरानी करते हैं
- उच्च दक्षता
- कम उत्सर्जन मात्रा
कम रखरखाव लागत
- उच्च टोक़ और कम परिचालन गति के लिए डिज़ाइन किया गया
- आसान और कम रखरखाव के लिए सरल टिकाऊ डिजाइन
- समायोजन या रखरखाव के लिए कोई आंतरिक भाग नहीं
- धातु से धातु संपर्क नहीं
- शाफ्ट, तकिया ब्लॉक बीयरिंग और ड्राइव घटकों को प्रतिकूल परिस्थितियों में लंबे जीवन के लिए डिज़ाइन किया गया है, जिससे दीर्घकालिक यांत्रिक अखंडता सुनिश्चित होती है
- मजबूत फ्रेम स्प्लिट तकिया ब्लॉक असर का समर्थन करता है
- वसा से शुद्ध भराव बक्से। वैकल्पिक सील डिजाइन उपलब्ध हैं
कम स्थापना लागत
- कॉम्पैक्ट संरचना के साथ डिज़ाइन किया गया
- छोटी गैस निकालने की प्रणाली
- ऊर्ध्वाधर शाफ्ट को हटाने से भवन के आकार की आवश्यकता कम हो जाती है
तकनीकी लाभ
1) उच्च ताप दक्षता जो 95% तक पहुंच सकती है
2) गर्मी हस्तांतरण माध्यम उत्पाद के संपर्क में नहीं आता है।
3) उत्पाद को ले जाने के लिए गैस का प्रयोग नहीं किया जाता है।
4) तापमान का सटीक नियंत्रण
5) उत्पाद के मिश्रण और आंदोलन के माध्यम से उत्पाद की समान गुणवत्ता
6) एक बार के आधार पर निरंतर प्रक्रिया
7) उच्च गर्मी हस्तांतरण क्षेत्र और प्रक्रिया मात्रा अनुपात - कम फर्श स्थान
8) संचालित करने में आसान, न्यूनतम ध्यान की आवश्यकता है
9) दहनशील सामग्री के प्रसंस्करण में प्रत्यक्ष सुखाने से सुरक्षित
10) आसान और कम रखरखाव के लिए सरल टिकाऊ डिजाइन
11) अद्वितीय इंटरमेशिंग डिस्क के साथ दोहरे प्रति-परिक्रमा वाले शाफ्ट अंतरंग मिश्रण, समान गर्मी हस्तांतरण, उच्च गर्मी हस्तांतरण दर और एक आत्म-सफाई प्रभाव पैदा करते हैं।एक बड़े गर्मी हस्तांतरण क्षेत्र के लिए मात्रा अनुपात खोखले डिस्क और एक जैकेट पोत के उपयोग से प्राप्त किया जाता है, जिसके माध्यम से हीटिंग माध्यम बहता है। परिणाम एक कॉम्पैक्ट मशीन है जिसमें कम स्थान की आवश्यकता होती है और कम स्थापना लागत होती है।
12) सीएचपीडी सीरीज के पेडल ड्रायर सामग्री का परिवहन करते हैं, चाहे उसकी हैंडलिंग विशेषताएं क्या हों। चिपचिपी, पेस्टी सामग्री का परिवहन किया जा सकता है।पुनर्नवीनीकरण सूखे उत्पाद के साथ मिश्रण करके फ़ीड को पूर्व-सर्त करनाइस प्रकार पूंजी, परिचालन और रखरखाव की लागत कम होती है।
उत्पाद अनुप्रयोग
ब्लेड ड्रायर का सफलतापूर्वक खाद्य, रासायनिक, पेट्रोकेमिकल, डाई, औद्योगिक कीचड़ और अन्य क्षेत्रों में उपयोग किया गया है।मिश्रण सुविधाओं यह निम्नलिखित इकाई संचालन को पूरा करने के लिए अनुमति देते हैंकल्सिनेशन (निम्न तापमान), ठंडा, सुखाने (विलायक वसूली), हीटिंग (पिघलने), प्रतिक्रिया और नसबंदी।गर्मी हस्तांतरण की प्रति इकाई क्षेत्रफल प्रभावी मात्रा में वृद्धिसंपीड़न-विस्तार मिश्रण विशेषताएं सामग्री को समान रूप से मिश्रित करती हैं।एक "प्लग प्रवाह" आंदोलन में अक्ष के साथ सामग्री, अक्षीय क्षेत्र में, सामग्री का तापमान, आर्द्रता, मिश्रण एक बहुत ही छोटे ग्रेडिएंट की डिग्री.
तकनीकी मापदंड
| मॉडल | एचपीडी-3 | एचपीडी-9 | एचपीडी-13 | एचपीडी-18 | एचपीडी-29 | एचपीडी-41 | एचपीडी-52 | एचपीडी-68 | एचपीडी-81 | एचपीडी-95 | एचपीडी-110 | एचपीडी-125 | एचपीडी-140 |
| गर्मी हस्तांतरण क्षेत्र ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| प्रभावी आयतन ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| गति रेंज ((आरपीएम) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5-10 | 5-10 | 5-10 | 5-10 | 1-8 | 1-8 | 1-8 | 1-8 |
| ट्रांसमिशन शक्ति ((kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| उपकरण की चौड़ाई ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| कुल चौड़ाई ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| उपकरण की लंबाई ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| कुल लंबाई ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| केंद्र की ऊँचाई ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| कुल उपकरण की ऊंचाई ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
संरचना का चित्रण

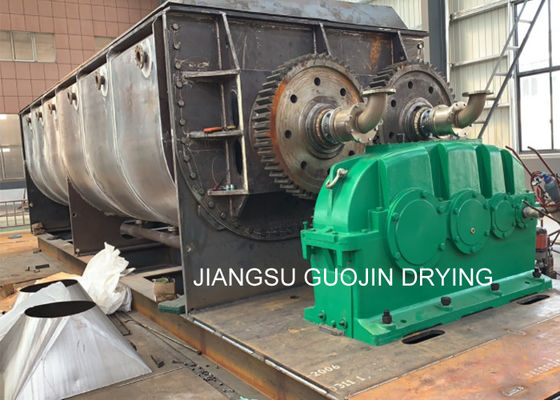

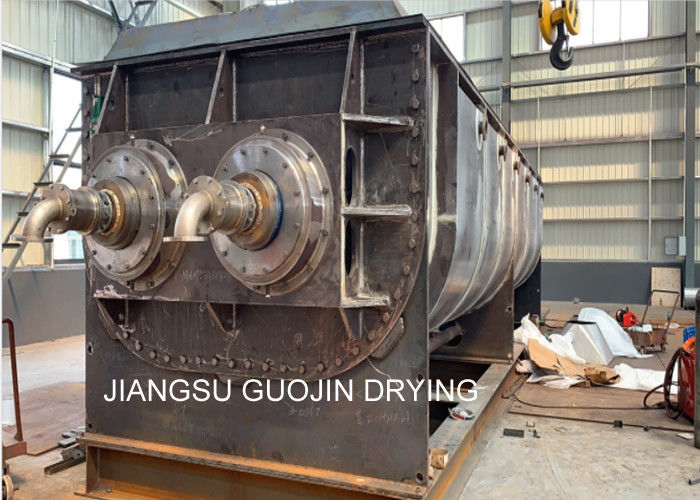

उत्पाद प्रदर्शनी
