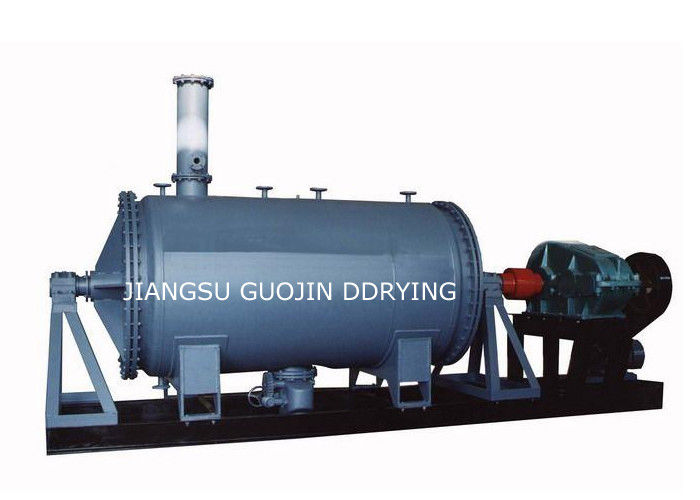

1200L कीचड़ हैरो पैडल रोटरी वैक्यूम ड्रायर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Guojin |
| प्रमाणन: | ISO |
| मॉडल संख्या: | HVRD-2000 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक निर्यात दफ़्ती |
| प्रसव के समय: | 20-30days |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
|
विस्तार जानकारी |
|||
| Item Name: | 500L-15000L Rotary Harrow Paddle Vacuum Dryer For Sludge | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-2000 | Working volume: | 1200 L |
| Cylinder size: | 1000x2600 mm | Stirring revolution: | 8-10 rpm |
| Power: | 7.5 kw | Jacket design pressure: | <0.3 Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 7.5+2.2 M2 |
| Heating source: | Steam & electricity & Gas Oil | ||
| प्रमुखता देना: | हैरो पैडल रोटरी वैक्यूम ड्रायर,1200L रोटरी वैक्यूम ड्रायर,1200l रोटरी वैक्यूम पैडल ड्रायर |
||
उत्पाद विवरण
500L-15000L रोटरी हेरो पेडल वैक्यूम ड्रायर स्लड के लिए
वैक्यूम रेक ड्रायर एक नए प्रकार की ड्रायर मशीन है, जिसे विभिन्न प्रकार के कच्चे माल के लिए उच्च सुखाने की दक्षता के साथ रोब ब्लेड ड्रायर हीट ड्रायर सिद्धांत के संयोजन के साथ डिज़ाइन किया गया है।
कच्चे माल के निरंतर, अक्षीय और रेडियल मिश्रण के साथ आंतरिक रूप से सुसज्जित रोल ब्लेड और पेंच, सूखने वाली सामग्रियों को अधिक समान रूप से बनाते हैं।जब कच्चे माल को मिश्रण के ब्लेडों से घुमाया जाता थावे ड्रायर की हीटिंग सतह के साथ सामग्री के संपर्क को तेज करते हैं,इसलिए गर्मी हस्तांतरण दर बढ़ जाती है और नमी वाष्पीकरण के लिए अनुकूल है।
उत्पाद संरचना
2.1 कच्चे माल की लोडिंग सिलेंडर को हीटिंग जैकेट से लैस किया जाएगा और जैकेट के बाहर हीट आइसोलेशन परत लगाई जाएगी, जिससे गर्मी के हस्तांतरण को रोका जा सकेगा,और गर्मी के नुकसान को भी कम करें. डिस्चार्ज छेद सिलेंडर के निचले भाग से लैस है, सिलेंडर के शीर्ष पर दो फ़ीडिंग छेद और एक वायु निकास आउटलेट के साथ।कच्चे माल को दो भोजन छेद से समान रूप से खिलाया जाना चाहिएसबसे अच्छा भोजन करने की क्षमता सिलेंडर की मात्रा का लगभग 60%-80% है,अधिकतम भोजन करने की क्षमता 80% से अधिक नहीं होनी चाहिए,अन्यथा गैस वाष्पीकरण के चिकनी निर्वहन को प्रभावित करेगा।जब चिपचिपा कच्चा माल खिला रहा होड्राइव मोटर के अतिभारित होने, उपकरण को नुकसान से बचने के लिए, खिला क्षमता को कम किया जाना चाहिए।
2.2 खोखले शाफ्ट को सिलेंडर के केंद्र के अंदर रखा जाता है,गर्म करने वाले माध्यम को शाफ्ट में रखा जाएगा (जैसे गर्म संवाहक तेल या गर्म पानी)
2.3 एक निश्चित कोण के साथ रोल ब्लेड के साथ वितरित खोखले शाफ्ट पर, रोल ब्लेड भी स्थानांतरित गर्मी के भीतर खोखले होते हैं,गर्म तेल संवहन के इनलेट और आउटलेट ब्लेड के अंदर सुसज्जित हैंसूखने के दौरान गर्मी हस्तांतरण दक्षता सुनिश्चित करने के लिए
2.4 सील: पैकिंग सील शाफ्ट और सिलेंडर के दौरान सुसज्जित हैं.
2.5 ट्रांसमिशनःविशेष मॉडलों को छोड़कर,हम आम तौर पर श्रृंखला या गियर ट्रांसमिशन शैली लागू करते हैं।कॉपर रोलर लेयरिंग और गहरे ग्रूव बॉल लेयरिंग के साथ संयुक्तरेडियल और अक्षीय बल की आवश्यकताओं को पूरा करने के लिए।
उत्पाद संरचना की विशेषताएं
1मशीन में घुमक्कड़ स्थापित होने से कच्चे माल को शरीर के अंदर निरंतर चक्र की स्थिति में बना दिया जाता है, इसलिए कच्चे माल की हीटिंग एकरूपता बहुत बढ़ जाती है।
2मशीन में घुमावदार स्थापित होने के कारण, स्लरी और पेस्ट आकार की सामग्री को आसानी से सूखा जा सकता है।
3- डिस्चार्जिंग पोर्ट के लिए विशेष डिजाइन, बेहतर सीलिंग और कम सामग्री संचय, डिस्चार्ज आसान है।
4. सील के दो मॉडल हैं, यांत्रिक सील और पैकिंग सील. डिजाइन अच्छी सील और लंबे जीवन की आपूर्ति.
5शाफ्ट और रेक की विशेष तकनीक उच्च शक्ति और समकक्षता का समर्थन करती है।
6शफ्ट और कंपन जोड़ने वाले उपकरण में माध्यम आवश्यकता के अनुसार सुसज्जित किया जाएगा
7विभिन्न सामग्री के अनुसार अलग-अलग फिल्टर फॉर्म का प्रयोग करें।
उत्पाद अनुप्रयोग
वैक्यूम हेरो ड्रायर उपकरण स्लरी, पेस्टी, पाउडर सामग्री, कम तापमान सुखाने की आवश्यकता वाले थर्मोसेंसिटिव सामग्री, आसानी से ऑक्सीकृत सामग्री को सूखने के लिए डिज़ाइन किया गया है,साथ ही विस्फोटक सामग्रीयह वैक्यूम ड्राईंग उपकरण दवा, पोषण, खाद्य, रासायनिक और अन्य उद्योगों में लागू होता है।
उत्पाद कार्य सिद्धांत
रोल ब्लेड हेरो ड्रायर की मुख्य संरचना गोल सिलेंडर और सिलेंडर के केंद्र में सुसज्जित एक घुमावदार खोखले शाफ्ट है। शाफ्ट पर खोखले रोल ब्लेड वितरित किए जाते हैं,हीटिंग सिलेंडर और खोखले ब्लेड की सतह में जैकेट द्वारा स्थानांतरित कर रहे हैं,और नमी वाष्पित हो जाती है.गर्म करने के दौरान,लेड सामग्री को भी मिलाएंगे,ताकि हीटिंग क्षेत्र को अपडेट किया जा सके.यह एक निरंतर हीटिंग ट्रांसफर ड्रायर है.
तकनीकी मापदंड
| पद | प्रकार | ||||||||
| इकाई का नाम | एचवीआरडी-500 | एचवीआरडी-750 | एचवीआरडी-1000 | एचवीआरडी-1500 | एचवीआरडी-2000 | एचवीआरडी-3000 | एचवीआरडी-5000 | एचवीआरडी-8000 | एचवीआरडी-10000 |
| कार्य मात्रा ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| सिलेंडर में आकार ((मिमी) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| घुमावदार क्रांति ((आरपीएम) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| शक्ति ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| जैकेट का डिजाइन दबाव ((Mpa) | <0.3 | ||||||||
| सिलेंडर में दबाव ((Mpa) | -0.09~-0.096 | ||||||||
| गर्मी हस्तांतरण क्षेत्र ((m2) | 2.4+1 | 3. 2 + 12 | 4.5 + 15 | 5.6 + 18 | 7.5 + 2.2 | 9 + 25 | 14 + 35 | 21.6+55 | 24. 3 + 55 |
उत्पाद प्रवाह सारणी

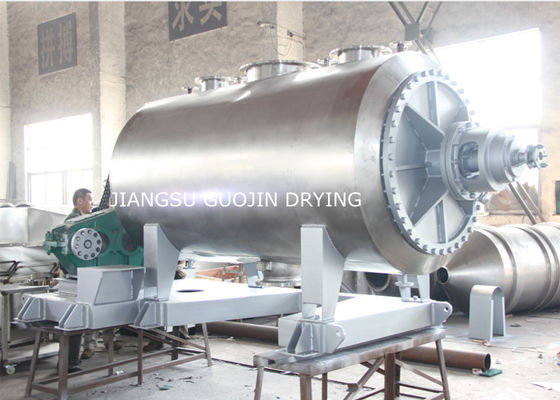

उत्पाद प्रदर्शनी
विद्युत, भाप, प्राकृतिक गैस या अन्य
