तरल फार्म सामग्री के लिए 10rpm रोटरी रैक वैक्यूम चप्पू ड्रायर 5.5KW
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Guojin |
| प्रमाणन: | ISO |
| मॉडल संख्या: | एचवीआरडी -1000 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक निर्यात दफ़्ती |
| प्रसव के समय: | 20-30days |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
|
विस्तार जानकारी |
|||
| Item Name: | Rotary Rake Harrow Vacuum Paddle Dryer Suitable For Liquid Form Materials | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-1000 | Working volume: | 600L |
| Cylinder size: | 800x2000mm | Stirring revolution: | 10rpm |
| Power: | 5.5kw | Jacket design pressure: | <0.3Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 4.5+1.5M2 |
| Heating source: | Electrical, Steam, natural gas or other | ||
| प्रमुखता देना: | वैक्यूम पैडल ड्रायर 5.5KW,10rpm वैक्यूम पैडल ड्रायर,रोटरी रैक ड्रायर 5.5KW |
||
उत्पाद विवरण
रोटरी रेक हैरो वैक्यूम पेडल ड्रायर तरल रूप सामग्री के लिए उपयुक्त
वैक्यूम रेक ड्रायर एक नए प्रकार की ड्रायर मशीन है, जिसे विभिन्न प्रकार के कच्चे माल के लिए उच्च सुखाने की दक्षता के साथ रोब ब्लेड ड्रायर हीट ड्रायर सिद्धांत के संयोजन के साथ डिज़ाइन किया गया है।
कच्चे माल के निरंतर, अक्षीय और रेडियल मिश्रण के साथ आंतरिक रूप से सुसज्जित रोल ब्लेड और पेंच, सूखने वाली सामग्रियों को अधिक समान रूप से बनाते हैं।जब कच्चे माल को मिश्रण के ब्लेडों से घुमाया जाता था, वे ड्रायर की हीटिंग सतह के साथ सामग्री के संपर्क को तेज करते हैं,इसलिए गर्मी हस्तांतरण दर बढ़ जाती है,और नमी वाष्पीकरण के लिए अनुकूल है।
उत्पाद संरचना
2.1 कच्चे माल की लोडिंग सिलेंडर को हीटिंग जैकेट से लैस किया जाएगा और जैकेट के बाहर हीट आइसोलेशन परत लगाई जाएगी, जिससे गर्मी के हस्तांतरण को रोका जा सकेगा,और गर्मी के नुकसान को भी कम करें. डिस्चार्ज छेद सिलेंडर के निचले भाग से लैस है, सिलेंडर के शीर्ष पर दो फ़ीडिंग छेद और एक वायु निकास आउटलेट के साथ।कच्चे माल को दो भोजन छेद से समान रूप से खिलाया जाना चाहिएसबसे अच्छा भोजन करने की क्षमता सिलेंडर की मात्रा का लगभग 60%-80% है,अधिकतम भोजन करने की क्षमता 80% से अधिक नहीं होनी चाहिए,अन्यथा गैस वाष्पीकरण के चिकनी निर्वहन को प्रभावित करेगा।जब चिपचिपा कच्चा माल खिला रहा होड्राइव मोटर के अतिभारित होने, उपकरण को नुकसान से बचने के लिए, खिला क्षमता को कम किया जाना चाहिए।
2.2 खोखले शाफ्ट को सिलेंडर के केंद्र के अंदर रखा जाता है,गर्म करने वाले माध्यम को शाफ्ट में रखा जाएगा (जैसे गर्म संवाहक तेल या गर्म पानी)
2.3 एक निश्चित कोण के साथ रोल ब्लेड के साथ वितरित खोखले शाफ्ट पर, रोल ब्लेड भी स्थानांतरित गर्मी के भीतर खोखले होते हैं,गर्म तेल संवहन के इनलेट और आउटलेट ब्लेड के अंदर सुसज्जित हैंसूखने के दौरान गर्मी हस्तांतरण दक्षता सुनिश्चित करने के लिए
2.4 सील: पैकिंग सील शाफ्ट और सिलेंडर के दौरान सुसज्जित हैं.
2.5 ट्रांसमिशनःविशेष मॉडलों को छोड़कर,हम आम तौर पर श्रृंखला या गियर ट्रांसमिशन शैली लागू करते हैं।कॉपर रोलर लेयरिंग और गहरे ग्रूव बॉल लेयरिंग के साथ संयुक्तरेडियल और अक्षीय बल की आवश्यकताओं को पूरा करने के लिए।
उत्पाद संरचना की विशेषताएं
ड्रायर का संचालन सरल है, सामग्री को आसानी से नियंत्रित करना, श्रमिकों की श्रम तीव्रता को बहुत कम करना, एक ही समय में सुखाने की प्रक्रिया में सामग्री प्रदूषण को भी कम करना।
1. रिड्यूसर: मशीन के दाहिने तरफ स्थापित रिड्यूसर। मोटर को पल्ली और वी-बेल्ट द्वारा गियर यूनिट, स्पिंडल रोटेशन से रेक दांतों तक चलाया जाता था,और अंत में सिलेंडर घुमाया और 6 ~ 10 r / min की गति प्राप्त.
2मोटर बेस डिवाइसः मोटर को एक्टिविटी बोर्ड के दाहिने तरफ लगाया गया था, इसे ऊपर और नीचे समायोजित किया जा सकता है, ताकि वी-बेल्ट कसकर फिट हो सके।
3विद्युत नियंत्रण यंत्र (ईयू मानक): सभी विद्युत नियंत्रण, बटन, रोशनी नियंत्रण बॉक्स में स्थापित हैं, ऑपरेशन पैनल पाठ निर्देशों के आधार पर नियंत्रित किया जा सकता है।सकारात्मक और उलटा घुमावदार दिशा हलचल शाफ्ट सामग्री की विशेषताओं के अनुसार समायोजित किया जा सकता हैआम तौर पर, यह लगभग 5 मिनट में नियंत्रित किया जा सकता है (यानी, 5 मिनट के लिए रुकने के बाद, फिर 5 मिनट के लिए पीछे की ओर) ।
4वैक्यूम ट्यूबः सिलेंडर वाष्पीकरण के विलायक (या पानी) को निकालने के लिए उपयोग किया जाता है। फिल्टर के साथ इनलेट साइड में, सामग्री को बाहर जाने से रोकने के लिए फिल्टर कपड़े से ढका जाना चाहिए।
5सील संरचनाः दोनों छोरों पर धुरी पीटीएफई से सील है, जो एक अच्छे सीलिंग प्रभाव को प्राप्त करने के लिए एक निर्वात में सील है।
6स्टेनलेस स्टील की मोटी दीवारों वाली ट्यूब के साथ मिश्रण शाफ्ट, राक आर्म राक दांत स्टेनलेस स्टील सीमलेस स्टेनलेस स्टील प्लेट से बने होते हैं। राक बोर्ड को चिपचिपा सामग्री को स्क्रैप करते हुए पीटीएफई लेपित किया गया था।
उत्पाद अनुप्रयोग
1दवा, खाद्य और रासायनिक उद्योग आदि में नीचे की सामग्री के लिए सुखाने
2मोटी तरल रूप, पेस्ट, पाउडर सामग्री के लिए उपयुक्त है।
3कम तापमान सूखने की आवश्यकता वाली तापमान संवेदक सामग्री।
4विस्फोटक, मजबूत उत्तेजक, अत्यंत विषाक्त पदार्थ, ऑक्सीकरण के लिए आसान सामग्री।
5कार्बनिक विलायक की सामग्री को पुनः प्राप्त करने की मांग।
उत्पाद कार्य सिद्धांत
एचवीआरडी वैक्यूम हैरो ड्रायर एक नया प्रकार का अंतराल वाले वैक्यूम सुखाने उपकरण है, जो संवाहक वाष्पीकरण द्वारा गीली सामग्री, स्क्रैपर हलचलकर्ता के साथ गर्म सतह पर सामग्री को हटा देगा,और वैक्यूम पंप द्वारा पानी वाष्पीकरण के एक परिसंचरण प्रवाह बनाने के लिए कंटेनर में स्थानांतरित.
तकनीकी मापदंड
| पद | प्रकार | ||||||||
| इकाई का नाम | एचवीआरडी-500 | एचवीआरडी-750 | एचवीआरडी-1000 | एचवीआरडी-1500 | एचवीआरडी-2000 | एचवीआरडी-3000 | एचवीआरडी-5000 | एचवीआरडी-8000 | एचवीआरडी-10000 |
| कार्य मात्रा ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| सिलेंडर में आकार ((मिमी) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| घुमावदार क्रांति ((आरपीएम) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| शक्ति ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| जैकेट का डिजाइन दबाव ((Mpa) | <0.3 | ||||||||
| सिलेंडर में दबाव ((Mpa) | -0.09~-0.096 | ||||||||
| गर्मी हस्तांतरण क्षेत्र ((m2) | 2.4+1 | 3. 2 + 12 | 4.5 + 15 | 5.6 + 18 | 7.5 + 2.2 | 9 + 25 | 14 + 35 | 21.6+55 | 24. 3 + 55 |
उत्पाद प्रवाह सारणी

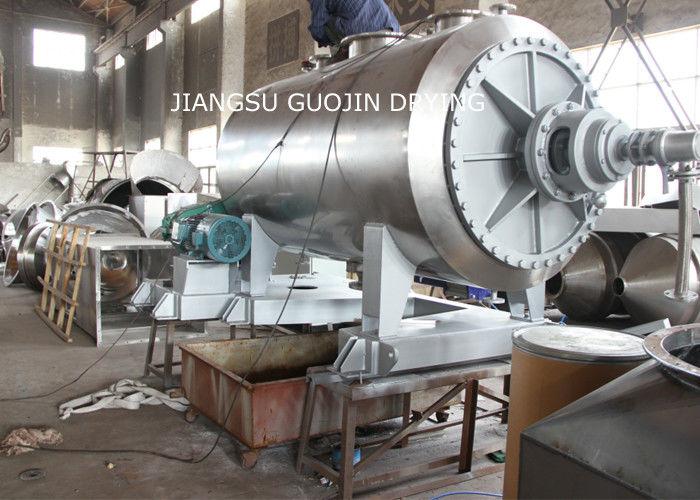

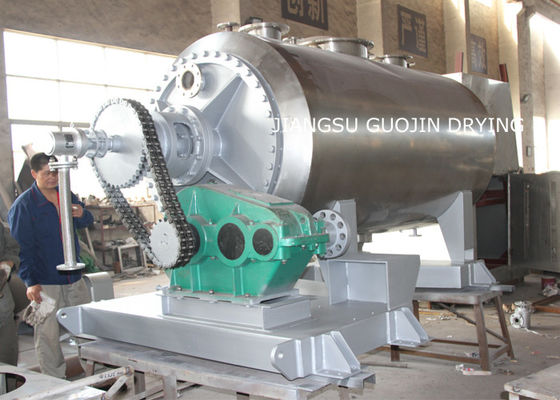

उत्पाद प्रदर्शनी
विद्युत, भाप, प्राकृतिक गैस या अन्य
