24 परतों के साथ कीचड़ सुखाने सतत 2200 मिमी 2000 मिमी डिस्क ड्रायर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Guojin |
| प्रमाणन: | ISO |
| मॉडल संख्या: | CPD-2200/24 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक निर्यात दफ़्ती |
| प्रसव के समय: | 20-30days |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
|
विस्तार जानकारी |
|||
| Item Name: | Continual Plate Sludge Drying Continuous Disc Dryer | Model Type: | CPD-2200/24 |
|---|---|---|---|
| Layers: | 24 | Application: | Industry processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 7561mm |
| Drying area: | 73.9M2 | Power: | 11 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas |
| प्रमुखता देना: | कीचड़ सुखाने निरंतर डिस्क ड्रायर,2000 मिमी डिस्क ड्रायर,2200 मिमी डिस्क गर्म हवा सुखाने की मशीन |
||
उत्पाद विवरण
निरंतर प्लेट स्लड ड्राईंग निरंतर डिस्क ड्रायर
अंतराल घुमावदार ड्रायर के आधार पर, एक डिस्क प्लेट ड्रायर एक प्रकार का बहु-परत स्थिर खोखले हीटिंग परिपत्र वाहक डिस्क है जो निरंतर सुधार द्वारा विकसित किया गया है,जो निरंतर सुधार से विकसित होता हैसूखी प्रक्रिया में हीट कैरियर को खोखली डिस्क की प्रत्येक परत में पारित किया जाता है। हीट कंडक्शन के तरीके में, डिस्क की सतह पर रखी गई गीली सामग्री को अप्रत्यक्ष रूप से गर्म किया जाता है,और रोलिंग सामग्री का गीला हिस्सा रैक और रैक के घूर्णन के प्रभाव से ऑपरेटिंग तापमान के नीचे वाष्पित हो जाता है, और भाप को उपकरण की कूबड़ गैस के साथ छोड़ दिया जाता है, ताकि उपकरण के नीचे लगातार योग्य सूखे तैयार उत्पाद प्राप्त किए जाएं।
सीपीडी निरंतर डिस्क प्लेट ड्रायर कार्य सिद्धांत
गीली सामग्री को लगातार ड्रायर के ऊपर पहली सुखाने की परत में खिलाया जाता है।यह घुमाया और रेक द्वारा हलचल होगी जब रेक हाथ घुमाता है और घातीय हेलिकल लाइन के साथ बड़े सुखाने प्लेट के बाहरी किनारे के लिए नीचे गिरसामग्री को छोटी सुखाने की प्लेट से उसके बाहरी किनारे तक ले जाया जाएगा और नीचे बड़ी सुखाने की प्लेट के बाहरी किनारे तक गिरा दिया जाएगा।दोनों छोटे और बड़े सुखाने प्लेटों बारी-बारी से व्यवस्थित कर रहे हैं ताकि सामग्री लगातार सुखाने के माध्यम से जा सकते हैं. हीट मीडियम संतृप्त भाप, गर्म पानी या थर्मल तेल हो सकता है। गर्मी को एक छोर से खोखले सुखाने की प्लेटों में ले जाया जाएगा और दूसरे छोर से बाहर आएगा।सूखी सामग्री सूखी प्लेट की अंतिम परत से सूखी मशीन के नीचे गिर जाएगी और फिर रेक द्वारा डिस्चार्ज आउटलेट में ले जाया जाएगा. सामग्री नमी को शीर्ष कवर पर निकास आउटलेट से हटा दिया जाएगा। वैक्यूम प्रकार की प्लेट ड्रायर के लिए, नमी को शीर्ष कवर पर वैक्यूम पंप द्वारा बाहर निकाला जाएगा।सूखी सामग्री नीचे की परत से बाहर निकाला जाएगासूखने की क्षमता में सुधार किया जा सकता है यदि ड्रायर में अतिरिक्त उपकरण जैसे कि फिनाइट हीटर, सॉल्वेंट रिकवरी के लिए कंडेनसर, बैग डस्ट रिमूवर, रिटर्न और मिक्सिंग तंत्र, ड्राफ्ट फैन,आदि.
सीपीडी निरंतर डिस्क प्लेट ड्रायर की विशेषता
1. आसान विनियमन, मजबूत अनुप्रयोग, बहुत सरल स्टार्ट-स्टॉप ऑपरेशन।
2सूखी प्लेट की प्रत्येक परत को अलग से गर्म/ठंडे मीडिया में खिलाया जा सकता है, और सामग्री तापमान नियंत्रण सटीक है।
3सामग्री के निवास समय को सटीक रूप से समायोजित किया जा सकता है।
4सामग्री प्रवाह की दिशा एकल है, कोई बैकमिक्सिंग घटना नहीं है, और सुखाने समान है और गुणवत्ता स्थिर है।
5भोजन बंद होने के बाद सामग्री को स्थानांतरित करने वाला रेक ब्लेड, ड्रायर में सामग्री को जल्दी से खाली कर सकता है।
6उपकरण की सावधानीपूर्वक सफाई और निरीक्षण विशेष बड़े आकार के निरीक्षण दरवाजे और दर्पणों के माध्यम से किया जा सकता है।
7सामग्री की परत बहुत पतली है, धुरी की गति कम है, प्रणाली की स्थापित शक्ति कम है, और बिजली की खपत कम है।
8परिचालन वातावरण अच्छा है, विलायक को पुनः प्राप्त किया जा सकता है, और निकास धूल की मात्रा बहुत कम है।
9यह वैक्यूम में काम कर सकता है, विशेष रूप से गर्मी संवेदनशील सामग्री के सुखाने के लिए।
10. ड्रायर एक पूरे के रूप में निर्मित किया जाता है. यह केवल उठाने और स्थिति की जरूरत है. यह स्थापित करने के लिए बहुत आसान है और पता लगाने.
11सूखी प्लेट का लेआउट और ऊर्ध्वाधर स्थापना एक छोटे से क्षेत्र पर कब्जा कर लेती है।
सीपीडी निरंतर डिस्क प्लेट ड्रायर के तकनीकी मापदंड
1सूखने की ट्रे
- डिजाइन दबावः आम तौर पर 0.4 एमपीए, और अधिकतम दबाव 1.6 एमपीए है।
- अधिकतम कार्य दबावः आम तौर पर ≤0.4 एमपीए, और अधिकतम दबाव 1.6 एमपीए है।
- हीट सोर्सः स्टीम, गर्म पानी या थर्मल ऑयलः गर्म पानी का उपयोग हीट सोर्स के रूप में करें जब सुखाने की प्लेटों का तापमान 100°C हो; संतृप्त जल वाष्प का उपयोग करें ≤0.4Mpa या वाष्प-गैस जब सुखाने की प्लेटों का तापमान 100°C~150°C है; थर्मल तेल का प्रयोग करें जब सुखाने की प्लेटों का तापमान 150°C~320°C हो;
2सामग्री संचरण प्रणाली
- मुख्य शाफ्ट का घूर्णनः 1~10 आरपीएम, विद्युत चुम्बकत्व या ट्रांसड्यूसर टाइमिंग।
- रेक आर्मः प्रत्येक परत पर मुख्य शाफ्ट पर 2 से 8 रेक आर्म तय किए जाएंगे।
- रेक ब्लेडः रेक ब्लेड रेक के हाथों से जुड़े होते हैं और प्लेट की सतह के साथ तैरते हैं। कई प्रकार के रेक ब्लेड हैं।
- रोलर: ऐसी सामग्री के लिए जो आसानी से जमा हो जाती है या पीसने की आवश्यकता होती है, रोलर्स को उपयुक्त स्थान पर रखा जाना चाहिए ताकि गर्मी हस्तांतरण और सुखाने की प्रक्रिया को मजबूत किया जा सके।
3. तीन प्रकार के ड्रायर बॉडीः सामान्य दबाव, सील और वैक्यूम
- सामान्य दबावः ड्रायर का शरीर बेलनाकार या अष्टकोणीय है और संरचना को एकीकृत या अलग किया जा सकता है। गर्मी स्रोत के लिए नलिका प्रणाली को ड्रायर के अंदर या बाहर रखा जा सकता है।
- सीलः ड्रायर का शरीर बेलनाकार है और यह 5KPa के आंतरिक दबाव को सहन कर सकता है। हीट स्रोत के लिए नलिका प्रणाली को ड्रायर के अंदर या बाहर रखा जा सकता है।
- वैक्यूम: ड्रायर का शरीर बेलनाकार है और डिजाइन दबाव 0.1MPa है। हीट स्रोत के लिए नलिका प्रणाली ड्रायर के अंदर रखी गई है।
4एयर हीटर
वायु हीटर का उपयोग आमतौर पर सूखी दक्षता बढ़ाने के लिए बड़ी वाष्पीकरण क्षमता आवश्यकताओं को पूरा करने के लिए किया जाता है।
सीपीडी निरंतर डिस्क प्लेट ड्रायर के तकनीकी मापदंड
| प्रकार | व्यास ((मिमी) | ऊँचाई ((मिमी) | सूखे का क्षेत्रफल ((m2) | शक्ति ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

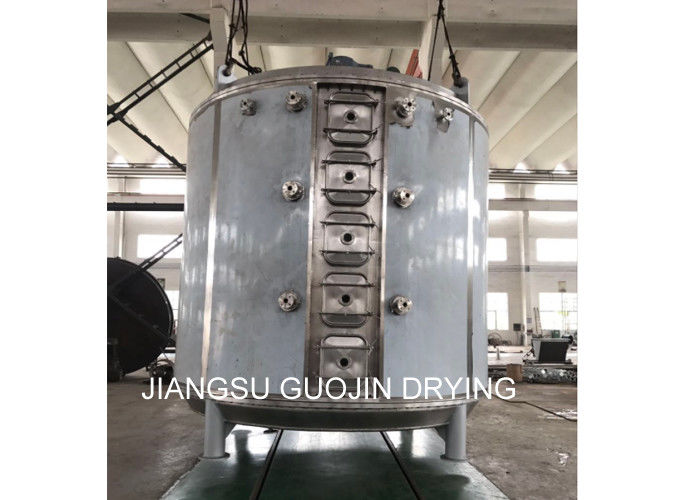

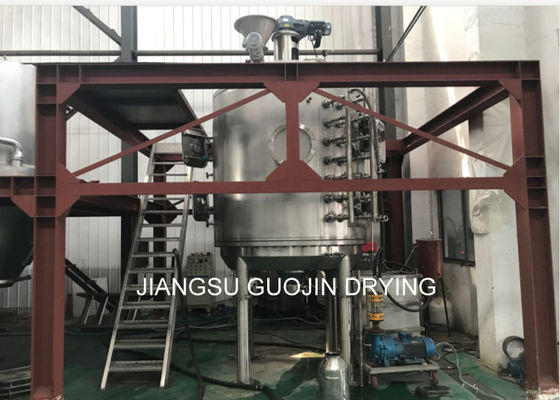

सीपीडी निरंतर डिस्क प्लेट ड्रायर शो
