सक्रिय कार्बन सक्रिय चारकोल निरंतर डिस्क ड्रायर 49.3M2
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Guojin |
| प्रमाणन: | ISO |
| मॉडल संख्या: | CPD-2200/16 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक निर्यात दफ़्ती |
| प्रसव के समय: | 20-30days |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
|
विस्तार जानकारी |
|||
| Item Name: | Continuous Disc Plate Dryer For Activated Carbon/Activated Charcoal | Model Type: | CPD-2200/16 |
|---|---|---|---|
| Layers: | 16 | Application: | Chemical processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 5881mm |
| Drying area: | 49.3M2 | Power: | 5.5 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas |
| प्रमुखता देना: | सक्रिय चारकोल डिस्क ड्रायर,सक्रिय कार्बन डिस्क ड्रायर,49.3M2 प्लेट ड्रायर |
||
उत्पाद विवरण
सक्रिय कार्बन/सक्रिय लकड़ी के कोयले के लिए निरंतर डिस्क प्लेट ड्रायर
अंतराल घुमावदार ड्रायर के आधार पर, एक डिस्क प्लेट ड्रायर एक प्रकार का बहु-परत स्थिर खोखले हीटिंग परिपत्र वाहक डिस्क है जो निरंतर सुधार द्वारा विकसित किया गया है,जो निरंतर सुधार से विकसित होता हैसूखी प्रक्रिया में हीट कैरियर को खोखली डिस्क की प्रत्येक परत में पारित किया जाता है। हीट कंडक्शन के तरीके में, डिस्क की सतह पर रखी गई गीली सामग्री को अप्रत्यक्ष रूप से गर्म किया जाता है,और रोलिंग सामग्री का गीला हिस्सा रैक और रैक के घूर्णन के प्रभाव से ऑपरेटिंग तापमान के नीचे वाष्पित हो जाता है, और भाप को उपकरण की पूंछ गैस के साथ छोड़ दिया जाता है, ताकि उपकरण के नीचे लगातार योग्य सूखे तैयार उत्पाद प्राप्त किए जाएं।
सीपीडी निरंतर डिस्क प्लेट ड्रायर कार्य सिद्धांत
गीली सामग्री को लगातार ड्रायर के ऊपर पहली सुखाने की परत में खिलाया जाता है।यह घुमाया और रेक द्वारा हलचल होगी जब रेक हाथ घुमाता है और घातीय हेलिकल लाइन के साथ बड़े सुखाने प्लेट के बाहरी किनारे के लिए नीचे गिरसामग्री को छोटी सुखाने की प्लेट से उसके बाहरी किनारे तक ले जाया जाएगा और नीचे बड़ी सुखाने की प्लेट के बाहरी किनारे तक गिरा दिया जाएगा।दोनों छोटे और बड़े सुखाने प्लेटों बारी-बारी से व्यवस्थित कर रहे हैं ताकि सामग्री लगातार सुखाने के माध्यम से जा सकते हैं. हीट मीडियम संतृप्त भाप, गर्म पानी या थर्मल तेल हो सकता है। गर्मी को एक छोर से खोखले सुखाने की प्लेटों में ले जाया जाएगा और दूसरे छोर से बाहर आएगा।सूखी सामग्री सूखी प्लेट की अंतिम परत से सूखी मशीन के नीचे गिर जाएगी और फिर रेक द्वारा डिस्चार्ज आउटलेट में ले जाया जाएगा. सामग्री नमी को शीर्ष कवर पर निकास आउटलेट से हटा दिया जाएगा। वैक्यूम प्रकार की प्लेट ड्रायर के लिए, नमी को शीर्ष कवर पर वैक्यूम पंप द्वारा बाहर निकाला जाएगा।सूखी सामग्री नीचे की परत से बाहर निकाला जाएगासूखने की क्षमता में सुधार किया जा सकता है यदि ड्रायर में अतिरिक्त उपकरण जैसे कि फिनाइट हीटर, सॉल्वेंट रिकवरी के लिए कंडेनसर, बैग डस्ट रिमूवर, रिटर्न और मिक्सिंग तंत्र, ड्राफ्ट फैन,आदि.
सीपीडी निरंतर डिस्क प्लेट ड्रायर की विशेषता
(1) आसान नियंत्रण, व्यापक अनुप्रयोग
1सामग्री की मोटाई, मुख्य शाफ्ट की घूर्णन गति, हारव की बांहों की संख्या, हारव की शैली और आकारों को विनियमित करना सर्वोत्तम सुखाने की प्रक्रिया प्राप्त करता है।
2सूखी प्लेट की प्रत्येक परत को गर्म या ठंडे पदार्थों को गर्म या ठंडे पदार्थों को गर्म करने और तापमान नियंत्रण को सटीक और आसान बनाने के लिए व्यक्तिगत रूप से गर्म या ठंडे मीडिया के साथ खिलाया जा सकता है।
3सामग्री के रहने का समय सटीक रूप से समायोजित किया जा सकता है।
4- बिना रिटर्न फ्लो और मिक्सिंग के सामग्री की एकल प्रवाह दिशा, समान सुखाने और स्थिर गुणवत्ता, कोई पुनः मिश्रण की आवश्यकता नहीं है।
(2) आसान और सरल संचालन
1. ड्रायर की स्टार्ट स्टॉप काफी सरल है
2सामग्री के खिलाए जाने के बाद, उन्हें सुखाकर आसानी से निकाला जा सकता है।
3बड़े पैमाने पर देखने वाली खिड़की के माध्यम से उपकरण के अंदर सावधानीपूर्वक सफाई और अवलोकन किया जा सकता है।
(3) कम ऊर्जा खपत
1सामग्री की पतली परत, मुख्य शाफ्ट की कम गति, सामग्री के परिवहन प्रणाली के लिए आवश्यक छोटी शक्ति और ऊर्जा।
2गर्मी के प्रवाह से सूखता है, इसलिए इसमें उच्च ताप दक्षता और कम ऊर्जा की खपत होती है।
(4)अच्छा परिचालन वातावरण, विलायक को पुनः प्राप्त किया जा सकता है और पाउडर डिस्चार्ज निकास की आवश्यकताओं को पूरा करता है।
1सामान्य दबाव प्रकारः उपकरण के अंदर हवा के प्रवाह की कम गति और ऊपरी भाग में उच्च और निचले भाग में कम नमी के कारण, धूल पाउडर उपकरण पर तैर नहीं सकता था,तो वहाँ लगभग कोई धूल पाउडर पूंछ गैस के ऊपर नमी निर्वहन बंदरगाह से जारी में है.
2बंद प्रकारः विलायक वसूली उपकरण से लैस है जो आर्द्र वाहक गैस से आसानी से कार्बनिक विलायक को पुनर्प्राप्त कर सकता है। विलायक वसूली उपकरण की संरचना सरल और उच्च वसूली दर है,और नाइट्रोजन का उपयोग बंद परिसंचरण में जलन के लिए नम वाहक गैस के रूप में किया जा सकता हैविशेष रूप से ज्वलनशील, विस्फोटक और जहरीले पदार्थों के सुखाने के लिए उपयुक्त है।
3वैक्यूम प्रकारः यदि प्लेट ड्रायर वैक्यूम स्थिति में काम कर रहा है, तो यह गर्मी संवेदनशील सामग्री को सुखाने के लिए विशेष रूप से उपयुक्त है।
(5) स्थापना में आसानी और छोटे क्षेत्र।
1चूंकि ड्रायर डिलीवरी के लिए एक पूरे में है, इसलिए इसे केवल उठाने से ही साइट पर स्थापित करना और ठीक करना काफी आसान है।
2चूंकि सुखाने की प्लेटों को परतों में व्यवस्थित किया जाता है और ऊर्ध्वाधर स्थापित किया जाता है, इसलिए यह एक छोटे से कब्जे वाले क्षेत्र को लेता है हालांकि सुखाने का क्षेत्र बड़ा है।
सीपीडी निरंतर डिस्क प्लेट ड्रायर के तकनीकी मापदंड
1सूखने की ट्रे
- डिजाइन दबावः आम तौर पर 0.4 एमपीए, और अधिकतम दबाव 1.6 एमपीए है।
- अधिकतम कार्य दबावः आम तौर पर ≤0.4 एमपीए, और अधिकतम दबाव 1.6 एमपीए है।
- हीट सोर्सः स्टीम, गर्म पानी या थर्मल ऑयलः गर्म पानी का उपयोग हीट सोर्स के रूप में करें जब सुखाने की प्लेटों का तापमान 100°C हो; संतृप्त जल वाष्प का उपयोग करें ≤0.4Mpa या वाष्प-गैस जब सुखाने की प्लेटों का तापमान 100°C~150°C है; थर्मल तेल का प्रयोग करें जब सुखाने की प्लेटों का तापमान 150°C~320°C हो;
2सामग्री संचरण प्रणाली
- मुख्य शाफ्ट का घूर्णनः 1~10 आरपीएम, विद्युत चुम्बकत्व या ट्रांसड्यूसर टाइमिंग।
- रेक आर्मः प्रत्येक परत पर मुख्य शाफ्ट पर 2 से 8 रेक आर्म तय किए जाएंगे।
- रेक ब्लेडः रेक ब्लेड रेक के हाथों से जुड़े होते हैं और प्लेट की सतह के साथ तैरते हैं। कई प्रकार के रेक ब्लेड हैं।
- रोलर: ऐसी सामग्री के लिए जो आसानी से जमा हो जाती है या पीसने की आवश्यकता होती है, रोलर्स को उपयुक्त स्थान पर रखा जाना चाहिए ताकि गर्मी हस्तांतरण और सुखाने की प्रक्रिया को मजबूत किया जा सके।
3. तीन प्रकार के ड्रायर बॉडीः सामान्य दबाव, सील और वैक्यूम
- सामान्य दबावः ड्रायर का शरीर बेलनाकार या अष्टकोणीय है और संरचना को एकीकृत या अलग किया जा सकता है। गर्मी स्रोत के लिए नलिका प्रणाली को ड्रायर के अंदर या बाहर रखा जा सकता है।
- सीलः ड्रायर का शरीर बेलनाकार है और यह 5KPa के आंतरिक दबाव को सहन कर सकता है। हीट स्रोत के लिए नलिका प्रणाली को ड्रायर के अंदर या बाहर रखा जा सकता है।
- वैक्यूम: ड्रायर का शरीर बेलनाकार है और डिजाइन दबाव 0.1MPa है। हीट स्रोत के लिए नलिका प्रणाली ड्रायर के अंदर रखी गई है।
4एयर हीटर
वायु हीटर का उपयोग आमतौर पर सूखी दक्षता बढ़ाने के लिए बड़ी वाष्पीकरण क्षमता आवश्यकताओं को पूरा करने के लिए किया जाता है।
सीपीडी निरंतर डिस्क प्लेट ड्रायर के तकनीकी मापदंड
| प्रकार | व्यास ((मिमी) | ऊँचाई ((मिमी) | सूखे का क्षेत्रफल ((m2) | शक्ति ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

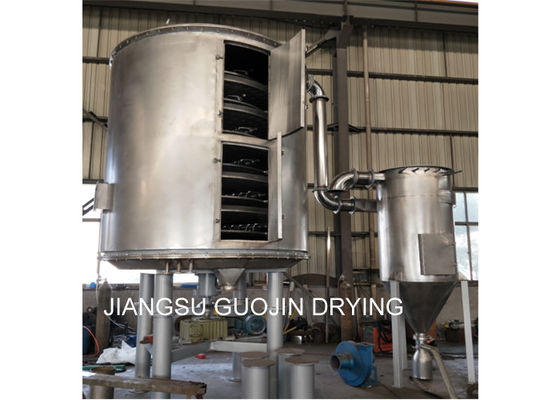

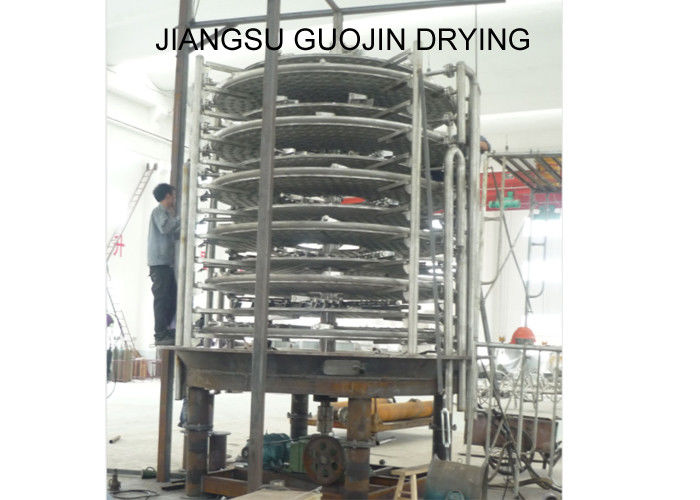

सीपीडी निरंतर डिस्क प्लेट ड्रायर शो
