रासायनिक उद्योग के लिए 16 परत 5427 मिमी ऊँचाई डिस्क ड्रायर 21.5M2
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Guojin |
| प्रमाणन: | ISO |
| मॉडल संख्या: | CPD-1500/16 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक निर्यात दफ़्ती |
| प्रसव के समय: | 20-30days |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
|
विस्तार जानकारी |
|||
| Item Name: | 16 Layers Chemical Multilayer Disc Drying Machine | Model Type: | CPD-1500/16 |
|---|---|---|---|
| Layers: | 16 | Application: | Chemical Processing |
| Big disc diameter: | 1500mm | Small disc diameter: | 1300mm |
| Dryer diamter: | 2166mm | Height: | 5427mm |
| Drying area: | 21.5M2 | Power: | 3.0 |
| Material: | Stainless steel, carbon steel | Heating source: | Electricity, Steam |
| प्रमुखता देना: | डिस्क ड्रायर 21.5M2,5427 मिमी ऊँचाई डिस्क ड्रायर,21.5M2 गर्म हवा सुखाने की मशीन |
||
उत्पाद विवरण
16 परतें रासायनिक बहुपरत डिस्क सुखाने की मशीन
अंतराल घुमावदार ड्रायर के आधार पर, एक डिस्क प्लेट ड्रायर एक प्रकार का बहु-परत स्थिर खोखले हीटिंग परिपत्र वाहक डिस्क है जो निरंतर सुधार द्वारा विकसित किया गया है,जो निरंतर सुधार से विकसित होता हैसूखी प्रक्रिया में हीट कैरियर को खोखली डिस्क की प्रत्येक परत में पारित किया जाता है। हीट कंडक्शन के तरीके में, डिस्क की सतह पर रखी गई गीली सामग्री को अप्रत्यक्ष रूप से गर्म किया जाता है,और रोलिंग सामग्री का गीला हिस्सा रैक और रैक के घूर्णन के प्रभाव से ऑपरेटिंग तापमान के नीचे वाष्पित हो जाता है, और भाप को उपकरण की पूंछ गैस के साथ छोड़ दिया जाता है, ताकि उपकरण के नीचे लगातार योग्य सूखे तैयार उत्पाद प्राप्त किए जाएं।
पारंपरिक सुखाने के उपकरण की तुलना में, इसमें उच्च थर्मल दक्षता, कम ऊर्जा की खपत, समान सुखाने, अच्छी उत्पाद गुणवत्ता, छोटे कब्जे के फायदे हैं,कम सहायक उपकरण, कम प्रदूषण, निरंतर उत्पादन, सुविधाजनक संचालन और व्यापक अनुप्रयोग। इसलिए, सुखाने की तकनीक में व्यापक संभावना है,जिसने अधिक से अधिक ध्यान और अनुसंधान को आकर्षित किया है.
उत्पाद के प्रदर्शन, सुखाने की आवश्यकताओं और प्रसंस्करण क्षमता के अनुसार, डिस्क ड्रायर उपायों की एक श्रृंखला को अपनाता है, जैसे कि स्पिंडल स्टेपलेस की गति को समायोजित करना,डिस्क फीडर की ऊंचाई को मैन्युअल रूप से समायोजित करना, हीटिंग डिस्क की प्रत्येक परत के तापमान वितरण और अवधि के अंत में शीतलन आदि को नियंत्रित करता है।
सीपीडी निरंतर डिस्क प्लेट ड्रायर कार्य सिद्धांत
गीली सामग्री को लगातार एक फीडर से ड्रायर की शीर्ष प्लेट पर खिलाया जाता है।रोटेटिंग परिवहन हथियारों के साथ ploughs प्लेट की गरम सतह के माध्यम से एक सर्पिल पैटर्न में सामग्री परिवहनइस प्रकार, उत्पाद को बार-बार घुमाया जाता है और सूखने की सतह के संपर्क में अक्सर आता है। सामग्री को छोटे व्यास की प्लेटों पर बाहरी किनारे की ओर ले जाया जाता है,जहां यह सीधे नीचे बड़ी प्लेट पर किनारे पर गिर जाता हैइस प्लेट पर सामग्री को केंद्रीय उद्घाटन की ओर अंदर की ओर ले जाया जाता है जिसके माध्यम से सामग्री अगली छोटी प्लेट पर गिरती है।सामग्री को लगातार ड्रायर के माध्यम से ले जाया जाता हैसूखी सामग्री अंतिम प्लेट से सूखने वाले कक्ष की निचली सतह पर गिरती है जहां इसे भालों के द्वारा डिस्चार्ज नलिका तक पहुंचाया जाता है।सूखी के माध्यम से परिवहन के दौरान सामग्री से नमी वाष्पित हो जाती हैइसी समय, फिल्टर और गर्म होने के बाद गर्म हवा को सुखाने के कक्ष में उड़ाया जाता है।गर्म हवा का तापमान प्लेटों के तापमान के समान है और इसका मुख्य कार्य सामग्री से नमी को स्थानांतरित करना हैगीली गैस को फिल्टर करने के बाद हवा में छोड़ दिया जाएगा।
सीपीडी निरंतर डिस्क प्लेट ड्रायर की विशेषता
(1) आसान नियंत्रण, व्यापक अनुप्रयोग
1सामग्री की मोटाई, मुख्य शाफ्ट की घूर्णन गति, हारव की बांहों की संख्या, हारव की शैली और आकारों को विनियमित करना सर्वोत्तम सुखाने की प्रक्रिया प्राप्त करता है।
2सूखी प्लेट की प्रत्येक परत को गर्म या ठंडे पदार्थों को गर्म या ठंडे पदार्थों को गर्म करने और तापमान नियंत्रण को सटीक और आसान बनाने के लिए व्यक्तिगत रूप से गर्म या ठंडे मीडिया के साथ खिलाया जा सकता है।
3सामग्री के रहने का समय सटीक रूप से समायोजित किया जा सकता है।
4- बिना रिटर्न फ्लो और मिक्सिंग के सामग्री की एकल प्रवाह दिशा, समान सुखाने और स्थिर गुणवत्ता, कोई पुनः मिश्रण की आवश्यकता नहीं है।
(2) आसान और सरल संचालन
1. ड्रायर की स्टार्ट स्टॉप काफी सरल है
2सामग्री के खिलाए जाने के बाद, उन्हें सुखाकर आसानी से निकाला जा सकता है।
3बड़े पैमाने पर देखने वाली खिड़की के माध्यम से उपकरण के अंदर सावधानीपूर्वक सफाई और अवलोकन किया जा सकता है।
(3) कम ऊर्जा खपत
1सामग्री की पतली परत, मुख्य शाफ्ट की कम गति, सामग्री के परिवहन प्रणाली के लिए आवश्यक छोटी शक्ति और ऊर्जा।
2गर्मी के प्रवाह से सूखता है, इसलिए इसमें उच्च ताप दक्षता और कम ऊर्जा की खपत होती है।
(4)अच्छा परिचालन वातावरण, विलायक को पुनः प्राप्त किया जा सकता है और पाउडर डिस्चार्ज निकास की आवश्यकताओं को पूरा करता है।
1सामान्य दबाव प्रकारः उपकरण के अंदर हवा के प्रवाह की कम गति और ऊपरी भाग में उच्च और निचले भाग में कम नमी के कारण, धूल पाउडर उपकरण पर तैर नहीं सकता था,तो वहाँ लगभग कोई धूल पाउडर पूंछ गैस के ऊपर नमी निर्वहन बंदरगाह से जारी में है.
2बंद प्रकारः विलायक वसूली उपकरण से लैस है जो आर्द्र वाहक गैस से आसानी से कार्बनिक विलायक को पुनर्प्राप्त कर सकता है। विलायक वसूली उपकरण की संरचना सरल और उच्च वसूली दर है,और नाइट्रोजन का उपयोग बंद परिसंचरण में जलन के लिए नम वाहक गैस के रूप में किया जा सकता हैविशेष रूप से ज्वलनशील, विस्फोटक और जहरीले पदार्थों के सुखाने के लिए उपयुक्त है।
3वैक्यूम प्रकारः यदि प्लेट ड्रायर वैक्यूम स्थिति में काम कर रहा है, तो यह गर्मी संवेदनशील सामग्री को सुखाने के लिए विशेष रूप से उपयुक्त है।
(5) स्थापना में आसानी और छोटे क्षेत्र।
1चूंकि ड्रायर डिलीवरी के लिए एक पूरे में है, इसलिए इसे केवल उठाने से ही साइट पर स्थापित करना और ठीक करना काफी आसान है।
2चूंकि सुखाने की प्लेटों को परतों में व्यवस्थित किया जाता है और ऊर्ध्वाधर स्थापित किया जाता है, इसलिए यह एक छोटे से कब्जे वाले क्षेत्र को लेता है हालांकि सुखाने का क्षेत्र बड़ा है।
सीपीडी निरंतर डिस्क प्लेट ड्रायर अनुप्रयोग
सूखी, गर्मी अपघटन, दहन, शीतलन, प्रतिक्रिया और उत्थानः
1कार्बनिक रसायन
2खनिज रसायन
3दवा और खाद्य पदार्थ
4फ़ूड और उर्वरक
सीपीडी निरंतर डिस्क प्लेट ड्रायर के तकनीकी मापदंड
| प्रकार | व्यास ((मिमी) | ऊँचाई ((मिमी) | सूखे का क्षेत्रफल ((m2) | शक्ति ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

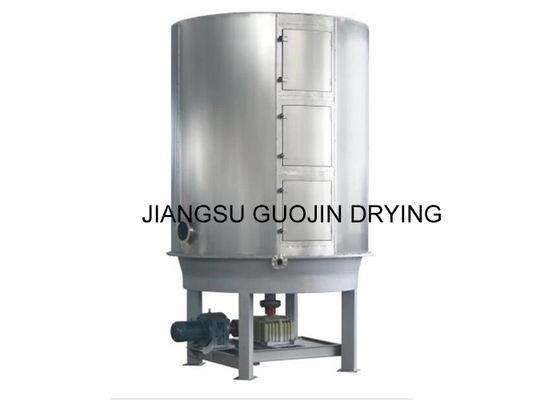

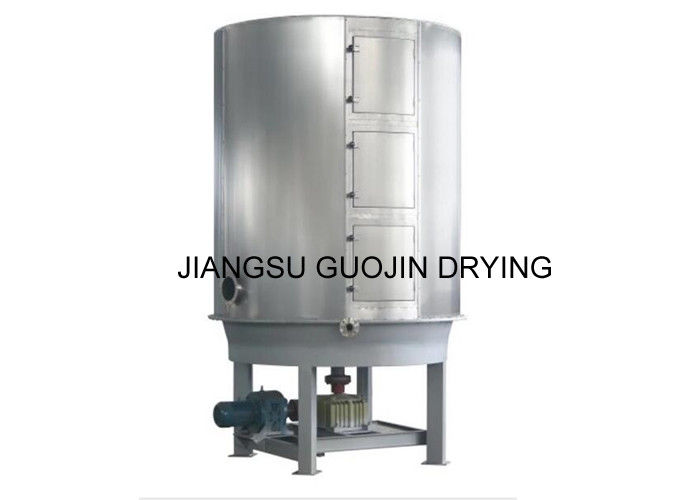

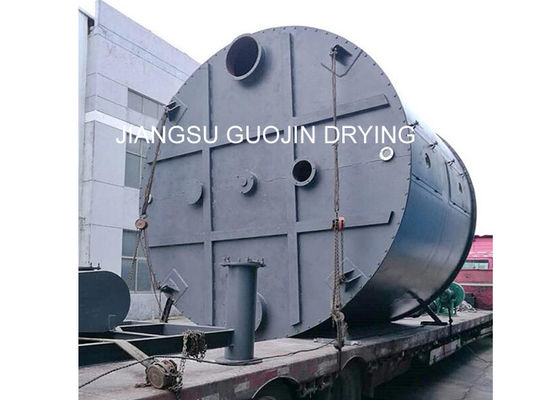

सीपीडी निरंतर डिस्क प्लेट ड्रायर शो
