फार्मास्युटिकल उद्योग 10 परत 1200 मिमी 1000 मिमी डिस्क ड्रायर 8.2M2
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Guojin |
| प्रमाणन: | ISO |
| मॉडल संख्या: | CPD-1200/10 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात दफ़्ती |
| प्रसव के समय: | 20-30days |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
|
विस्तार जानकारी |
|||
| Item Name: | 10 Layers 1200mm Disc diameter Pharmaceutical Continuous Disc Plate Dryer | Model Type: | CPD-1200/10 |
|---|---|---|---|
| Layers: | 10 | Application: | Pharmaceutical Processing |
| Big disc diameter: | 1200mm | Small disc diameter: | 1000mm |
| Dryer diamter: | 1865mm | Height: | 4137mm |
| Drying area: | 8.2M2 | Power: | 1.5 |
| Material: | Stainless steel or carbon steel | Heating source: | Electricity or Steam |
| प्रमुखता देना: | 1000 मिमी डिस्क ड्रायर,1200 मिमी डिस्क ड्रायर,प्लेट ड्रायर 8.2M2 |
||
उत्पाद विवरण
10 परतें 1200 मिमी डिस्क व्यास फार्मास्युटिकल निरंतर डिस्क प्लेट ड्रायर
सीपीडी श्रृंखला निरंतर डिस्क सुखानेवाला एक उच्च दक्षता प्रवाहकीय और निरंतर सुखाने उपकरण है। इसकी अनूठी संरचना और संचालन सिद्धांत यह निर्धारित करते हैं कि इसमें उच्च गर्मी दक्षता के फायदे हैं,कम ऊर्जा की खपत, छोटा क्षेत्रफल, सरल विन्यास, आसान संचालन और नियंत्रण तथा अच्छा परिचालन वातावरण आदि।यह व्यापक रूप से रासायनिक के क्षेत्र में सुखाने की प्रक्रिया में इस्तेमाल किया जा सकता है, दवा, कृषि, खाद्य पदार्थ, फ़ूड और अन्य उद्योग।
तीन मुख्य प्रकार हैंः सामान्य दबाव प्रकार, बंद प्रकार, और वैक्यूम प्रकार; और चार प्रमुख मॉडलः 1200, 1500, 2200, 2500 और 3000; और तीन प्रकार की सामग्री ग्रेड, ए (कार्बन स्टील),बी (सामग्री के संपर्क क्षेत्र के लिए स्टेनलेस स्टील का प्रयोग), और सी (सामग्री के संपर्क क्षेत्र, भाप पाइप, मुख्य शाफ्ट और समर्थन के लिए स्टेनलेस स्टील का उपयोग करें, और सिलेंडर शरीर और शीर्ष कवर के लिए अस्तर) ।हमने सहायक उपकरणों के साथ सैकड़ों मॉडल का उत्पादन किया है जो सभी ग्राहकों की आवश्यकताओं को पूरा करने के लिए उपलब्ध हैं.
सीपीडी निरंतर डिस्क प्लेट ड्रायर कार्य सिद्धांत
गीली सामग्री को लगातार एक फीडर से ड्रायर की शीर्ष प्लेट पर खिलाया जाता है।रोटेटिंग परिवहन हथियारों के साथ ploughs प्लेट की गरम सतह के माध्यम से एक सर्पिल पैटर्न में सामग्री परिवहनइस प्रकार, उत्पाद को बार-बार घुमाया जाता है और सूखने की सतह के संपर्क में अक्सर आता है। सामग्री को छोटे व्यास की प्लेटों पर बाहरी किनारे की ओर ले जाया जाता है,जहां यह सीधे नीचे बड़ी प्लेट पर किनारे पर गिर जाता हैइस प्लेट पर सामग्री को केंद्रीय उद्घाटन की ओर अंदर की ओर ले जाया जाता है जिसके माध्यम से सामग्री अगली छोटी प्लेट पर गिरती है।सामग्री को लगातार ड्रायर के माध्यम से ले जाया जाता हैसूखी सामग्री अंतिम प्लेट से सूखने वाले कक्ष की निचली सतह पर गिरती है जहां इसे भालों के द्वारा डिस्चार्ज नलिका तक पहुंचाया जाता है।सूखी के माध्यम से परिवहन के दौरान सामग्री से नमी वाष्पित हो जाती हैइसी समय, फिल्टर और गर्म होने के बाद गर्म हवा को सुखाने के कक्ष में उड़ाया जाता है।गर्म हवा का तापमान प्लेटों के तापमान के समान है और इसका मुख्य कार्य सामग्री से नमी को स्थानांतरित करना हैगीली गैस को फिल्टर करने के बाद हवा में छोड़ दिया जाएगा।
सीपीडी निरंतर डिस्क प्लेट ड्रायर की विशेषता
(1) आसान नियंत्रण, व्यापक अनुप्रयोग
1सामग्री की मोटाई, मुख्य शाफ्ट की घूर्णन गति, हारव की बांहों की संख्या, हारव की शैली और आकारों को विनियमित करना सर्वोत्तम सुखाने की प्रक्रिया प्राप्त करता है।
2सूखी प्लेट की प्रत्येक परत को गर्म या ठंडे पदार्थों को गर्म या ठंडे पदार्थों को गर्म करने और तापमान नियंत्रण को सटीक और आसान बनाने के लिए व्यक्तिगत रूप से गर्म या ठंडे मीडिया के साथ खिलाया जा सकता है।
3सामग्री के रहने का समय सटीक रूप से समायोजित किया जा सकता है।
4- बिना रिटर्न फ्लो और मिक्सिंग के सामग्री की एकल प्रवाह दिशा, समान सुखाने और स्थिर गुणवत्ता, कोई पुनः मिश्रण की आवश्यकता नहीं है।
(2) आसान और सरल संचालन
1. ड्रायर की स्टार्ट स्टॉप काफी सरल है
2सामग्री के खिलाए जाने के बाद, उन्हें सुखाकर आसानी से निकाला जा सकता है।
3बड़े पैमाने पर देखने वाली खिड़की के माध्यम से उपकरण के अंदर सावधानीपूर्वक सफाई और अवलोकन किया जा सकता है।
(3) कम ऊर्जा खपत
1सामग्री की पतली परत, मुख्य शाफ्ट की कम गति, सामग्री के परिवहन प्रणाली के लिए आवश्यक छोटी शक्ति और ऊर्जा।
2गर्मी के प्रवाह से सूखता है, इसलिए इसमें उच्च ताप दक्षता और कम ऊर्जा की खपत होती है।
(4)अच्छा परिचालन वातावरण, विलायक को पुनः प्राप्त किया जा सकता है और पाउडर डिस्चार्ज निकास की आवश्यकताओं को पूरा करता है।
1सामान्य दबाव प्रकारः उपकरण के अंदर हवा के प्रवाह की कम गति और ऊपरी भाग में उच्च और निचले भाग में कम नमी के कारण, धूल पाउडर उपकरण पर तैर नहीं सकता था,तो वहाँ लगभग कोई धूल पाउडर पूंछ गैस के ऊपर नमी निर्वहन बंदरगाह से जारी में है.
2बंद प्रकारः विलायक वसूली उपकरण से लैस है जो आर्द्र वाहक गैस से आसानी से कार्बनिक विलायक को पुनर्प्राप्त कर सकता है। विलायक वसूली उपकरण की संरचना सरल और उच्च वसूली दर है,और नाइट्रोजन का उपयोग बंद परिसंचरण में जलन के लिए नम वाहक गैस के रूप में किया जा सकता हैविशेष रूप से ज्वलनशील, विस्फोटक और जहरीले पदार्थों के सुखाने के लिए उपयुक्त है।
3वैक्यूम प्रकारः यदि प्लेट ड्रायर वैक्यूम स्थिति में काम कर रहा है, तो यह गर्मी संवेदनशील सामग्री को सुखाने के लिए विशेष रूप से उपयुक्त है।
(5) स्थापना में आसानी और छोटे क्षेत्र।
1चूंकि ड्रायर डिलीवरी के लिए एक पूरे में है, इसलिए इसे केवल उठाने से ही साइट पर स्थापित करना और ठीक करना काफी आसान है।
2चूंकि सुखाने की प्लेटों को परतों में व्यवस्थित किया जाता है और ऊर्ध्वाधर स्थापित किया जाता है, इसलिए यह एक छोटे से कब्जे वाले क्षेत्र को लेता है हालांकि सुखाने का क्षेत्र बड़ा है।
सीपीडी निरंतर डिस्क प्लेट ड्रायर प्रौद्योगिकी की विशेषताएं
1सूखने की प्लेट
(1) डिज़िंग दबावः सामान्य 0.4MPa है, अधिकतम 1.6MPa तक पहुंच सकता है।
(2) कार्य दबावः सामान्य 0.4MPa से कम है, और अधिकतम 1.6MPa तक पहुंच सकता है।
(3) हीटिंग मीडियम: भाप, गर्म पानी, तेल। जब सुखाने की प्लेटों का तापमान 100°C हो, तो गर्म पानी का उपयोग किया जा सकता है; जब 100°C ~ 150°C हो, तो यह संतृप्त जल वाष्प ≤0.4MPa या भाप-गैस होगा,और जब 150°C~320°Cयह तेल होगा; जब >32 C यह बिजली, तेल या फ्यूज्ड नमक द्वारा गर्म किया जाएगा।
2सामग्री संचरण प्रणाली
(1) मुख्य शाफ्ट का घूर्णनः 1~10r/min, ट्रांसड्यूसर टाइमिंग का विद्युत चुम्बकत्व।
(2) हथौड़ा हाथः प्रत्येक परत पर मुख्य शाफ्ट पर 2 से 8 टुकड़े हाथ लगाए जाते हैं।
(3) हेरो का ब्लेड: हेरो के ब्लेड के चारों ओर, प्लेट की सतह के साथ मिलकर तैरता रहता है ताकि संपर्क बना रहे। विभिन्न प्रकार के होते हैं।
(4) रोलरः उत्पादों के लिए आसानी से संचित, या पीसने की आवश्यकताओं के साथ, गर्मी हस्तांतरण और सुखाने की प्रक्रिया हो सकती है
उपयुक्त स्थानों पर रोलर (रॉलर) लगाकर सुदृढ़ किया गया।
3शेल
विकल्प के लिए तीन प्रकार हैंः सामान्य दबाव, सील और वैक्यूम
(1) सामान्य दबावःसिलेंडर या आठ पक्षीय सिलेंडर, पूरे और डिमिडिएट संरचनाएं हैं। हीटिंग मीडिया के लिए मुख्य इनपुट और आउटपुट पाइप खोल में हो सकते हैं,भी बाहरी खोल में हो सकता है.
(2) सीलः बेलनाकार खोल, 5kPa के आंतरिक दबाव को सहन कर सकता है, हीटिंग मीडिया के इनलेट और आउटलेट के मुख्य नलिका खोल के अंदर या बाहर हो सकते हैं।
(3) वैक्यूम: बेलनाकार खोल, 0.1MPa के बाहरी दबाव को सहन कर सकता है। इनलेट और आउटलेट के मुख्य नलिका खोल के अंदर हैं।
4. एयर हीटर
सुखाने की दक्षता बढ़ाने के लिए बड़ी वाष्पीकरण क्षमता के आवेदन के लिए सामान्य।
सीपीडी निरंतर डिस्क प्लेट ड्रायर अनुप्रयोग
सूखी, गर्मी अपघटन, दहन, शीतलन, प्रतिक्रिया और उत्थानः
1कार्बनिक रसायन
2खनिज रसायन
3दवा और खाद्य पदार्थ
4फ़ूड और उर्वरक
सीपीडी निरंतर डिस्क प्लेट ड्रायर के तकनीकी मापदंड
| प्रकार | व्यास ((मिमी) | ऊँचाई ((मिमी) | सूखे का क्षेत्रफल ((m2) | शक्ति ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

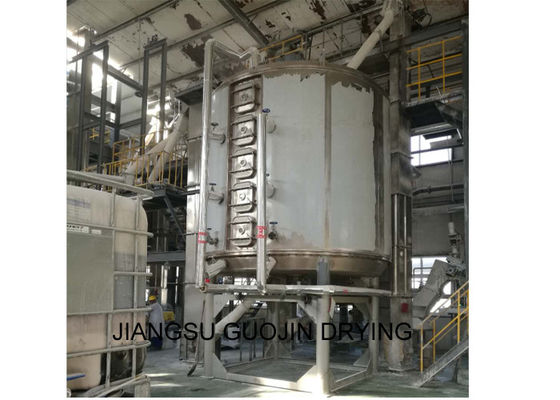

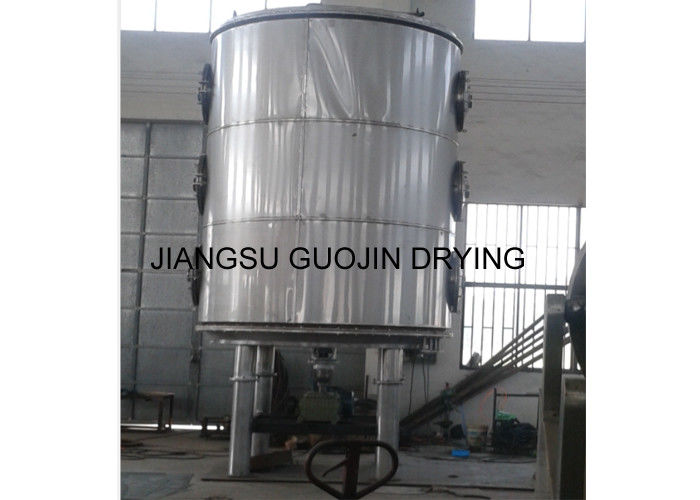

सीपीडी निरंतर डिस्क प्लेट ड्रायर शो
