4.9M2 दानेदार चीनी के लिए निरंतर डिस्क ड्रायर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Guojin |
| प्रमाणन: | ISO |
| मॉडल संख्या: | CPD-1200/6 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात दफ़्ती |
| प्रसव के समय: | 20-30days |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
|
विस्तार जानकारी |
|||
| Item Name: | High Efficiency Continuous Disc Plate Dryer for Granulated sugar | Model Type: | CPD-1200/6 |
|---|---|---|---|
| Application: | Medicine Processing, Chemicals Processing, Plastics Processing, Food Processing | Big disc diameter: | 1200mm |
| Small disc diameter: | 1000mm | Dryer diamter: | 1865mm |
| Height: | 3297mm | Drying area: | 4.9M2 |
| Power: | 1.1 | Material: | Stainless steel |
| Heating source: | Steam,Natural gas, LPG, Coal, Electricity | ||
| प्रमुखता देना: | दानेदार चीनी डिस्क ड्रायर,4.9M2 डिस्क ड्रायर,दानेदार चीनी प्लेट ड्रायर |
||
उत्पाद विवरण
ग्रेनेटेड चीनी के लिए उच्च दक्षता निरंतर डिस्क प्लेट ड्रायर
1निरंतर प्लेट ड्रायर / डिस्क ड्रायर / सीपीडी प्लेट ड्रायर मशीन
2विभिन्न उद्योगों में व्यापक रूप से लागू होता है।
3, कम ऊर्जा खपत
4, आसान संचालन और नियंत्रण
सीपीडी निरंतर डिस्क प्लेट ड्रायर विवरण
सीपीडी श्रृंखला निरंतर प्लेट ड्रायर एक प्रकार का उच्च दक्षता वाले और निरंतर सुखाने वाले उपकरण है। इसकी अनूठी संरचना और संचालन सिद्धांत उच्च गर्मी दक्षता के फायदे प्रदान करते हैं,कम ऊर्जा खपत, कम कब्जा क्षेत्र, सरल विन्यास, आसान संचालन और नियंत्रण के साथ ही अच्छा परिचालन वातावरण आदि प्लेट ड्रायर व्यापक रूप से रासायनिक के क्षेत्र में सुखाने की प्रक्रिया में प्रयोग किया जाता है,औषधि, कृषि रसायन, खाद्य पदार्थ, चारा, कृषि और उप-उत्पादों की प्रक्रिया आदि, और विभिन्न उद्योगों द्वारा अच्छी तरह से प्राप्त किया जाता है। अब तीन बड़ी श्रेणियां हैं, सामान्य दबाव,बंद और वैक्यूम शैलियों और चार विनिर्देशों 1200, 1500, 2200 और 2500; और तीन प्रकार के निर्माण ए (कार्बन स्टील), बी (संपर्क भागों के लिए स्टेनलेस स्टील) और सी (बी के आधार पर भाप पाइप, मुख्य शाफ्ट और समर्थन के लिए स्टेनलेस स्टील जोड़ने के लिए,और सिलेंडर बॉडी और टॉप कवर के लिए स्टेनलेस स्टील के अस्तर)4 से 180 वर्ग मीटर के सुखाने के क्षेत्र के साथ, अब हमारे पास विभिन्न उत्पादों की आवश्यकताओं को पूरा करने के लिए सैकड़ों मॉडल के सीरीज उत्पाद और विभिन्न प्रकार के सहायक उपकरण उपलब्ध हैं।
सीपीडी निरंतर डिस्क प्लेट ड्रायर कार्य सिद्धांत
गीली सामग्री को लगातार ड्रायर के ऊपर पहली सुखाने की परत में खिलाया जाता है।यह घुमाया और रेक द्वारा हलचल होगी जब रेक हाथ घुमाता है और घातीय हेलिकल लाइन के साथ बड़े सुखाने प्लेट के बाहरी किनारे के लिए नीचे गिरसामग्री को छोटी सुखाने की प्लेट से उसके बाहरी किनारे तक ले जाया जाएगा और नीचे बड़ी सुखाने की प्लेट के बाहरी किनारे तक गिरा दिया जाएगा।दोनों छोटे और बड़े सुखाने प्लेटों बारी-बारी से व्यवस्थित कर रहे हैं ताकि सामग्री लगातार सुखाने के माध्यम से जा सकते हैं. हीट मीडियम संतृप्त भाप, गर्म पानी या थर्मल तेल हो सकता है। गर्मी को एक छोर से खोखले सुखाने की प्लेटों में ले जाया जाएगा और दूसरे छोर से बाहर आएगा।सूखी सामग्री सूखी प्लेट की अंतिम परत से सूखी मशीन के नीचे गिर जाएगी और फिर रेक द्वारा डिस्चार्ज आउटलेट में ले जाया जाएगा. सामग्री नमी को शीर्ष कवर पर निकास आउटलेट से हटा दिया जाएगा। वैक्यूम प्रकार की प्लेट ड्रायर के लिए, नमी को शीर्ष कवर पर वैक्यूम पंप द्वारा बाहर निकाला जाएगा।सूखी सामग्री नीचे की परत से बाहर निकाला जाएगासूखने की क्षमता में सुधार किया जा सकता है यदि ड्रायर में अतिरिक्त उपकरण जैसे कि फिनाइट हीटर, सॉल्वेंट रिकवरी के लिए कंडेनसर, बैग डस्ट रिमूवर, रिटर्न और मिक्सिंग तंत्र, ड्राफ्ट फैन,आदि.
सीपीडी निरंतर डिस्क प्लेट ड्रायर की विशेषता
1. आसान नियंत्रण, व्यापक अनुप्रयोग
2आसान और सरल संचालन
3. कम ऊर्जा खपत
4. अच्छा परिचालन वातावरण, विलायक को पुनः प्राप्त किया जा सकता है और पाउडर निर्वहन निकास की आवश्यकताओं को पूरा करता है।
5. आसान स्थापना और छोटा कब्जा क्षेत्र।
सीपीडी निरंतर डिस्क प्लेट ड्रायर प्रौद्योगिकी की विशेषताएं
1सूखने की प्लेट
(1) डिज़िंग दबावः सामान्य 0.4MPa है, अधिकतम 1.6MPa तक पहुंच सकता है।
(2) कार्य दबावः सामान्य 0.4MPa से कम है, और अधिकतम 1.6MPa तक पहुंच सकता है।
(3) हीटिंग मीडियम: भाप, गर्म पानी, तेल। जब सुखाने की प्लेटों का तापमान 100°C हो, तो गर्म पानी का उपयोग किया जा सकता है; जब 100°C ~ 150°C हो, तो यह संतृप्त जल वाष्प ≤0.4MPa या भाप-गैस होगा,और जब 150°C~320°Cयह तेल होगा; जब >32 C यह बिजली, तेल या फ्यूज्ड नमक द्वारा गर्म किया जाएगा।
2सामग्री संचरण प्रणाली
(1) मुख्य शाफ्ट का घूर्णनः 1~10r/min, ट्रांसड्यूसर टाइमिंग का विद्युत चुम्बकत्व।
(2) हथौड़ा हाथः प्रत्येक परत पर मुख्य शाफ्ट पर 2 से 8 टुकड़े हाथ लगाए जाते हैं।
(3) हेरो का ब्लेड: हेरो के ब्लेड के चारों ओर, प्लेट की सतह के साथ मिलकर तैरता रहता है ताकि संपर्क बना रहे। विभिन्न प्रकार के होते हैं।
(4) रोलरः उत्पादों के लिए आसानी से संचित, या पीसने की आवश्यकताओं के साथ, गर्मी हस्तांतरण और सुखाने की प्रक्रिया हो सकती है
उपयुक्त स्थानों पर रोलर (रॉलर) लगाकर सुदृढ़ किया गया।
3शेल
विकल्प के लिए तीन प्रकार हैंः सामान्य दबाव, सील और वैक्यूम
(1) सामान्य दबावःसिलेंडर या आठ पक्षीय सिलेंडर, पूरे और डिमिडिएट संरचनाएं हैं। हीटिंग मीडिया के लिए मुख्य इनपुट और आउटपुट पाइप खोल में हो सकते हैं,भी बाहरी खोल में हो सकता है.
(2) सीलः बेलनाकार खोल, 5kPa के आंतरिक दबाव को सहन कर सकता है, हीटिंग मीडिया के इनलेट और आउटलेट के मुख्य नलिका खोल के अंदर या बाहर हो सकते हैं।
(3) वैक्यूम: बेलनाकार खोल, 0.1MPa के बाहरी दबाव को सहन कर सकता है। इनलेट और आउटलेट के मुख्य नलिका खोल के अंदर हैं।
4. एयर हीटर
सुखाने की दक्षता बढ़ाने के लिए बड़ी वाष्पीकरण क्षमता के आवेदन के लिए सामान्य।
सीपीडी निरंतर डिस्क प्लेट ड्रायर अनुप्रयोग
सूखी, गर्मी अपघटन, दहन, शीतलन, प्रतिक्रिया और उत्थानः
1कार्बनिक रसायन
2खनिज रसायन
3दवा और खाद्य पदार्थ
4फ़ूड और उर्वरक
सीपीडी निरंतर डिस्क प्लेट ड्रायर के तकनीकी मापदंड
| प्रकार | व्यास ((मिमी) | ऊँचाई ((मिमी) | सूखे का क्षेत्रफल ((m2) | शक्ति ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

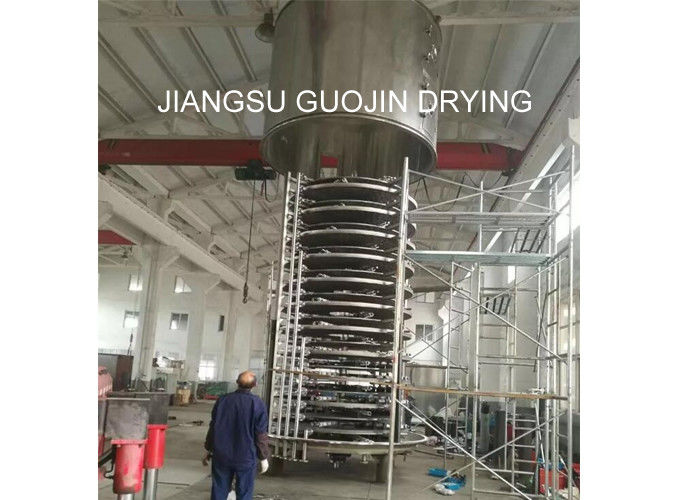

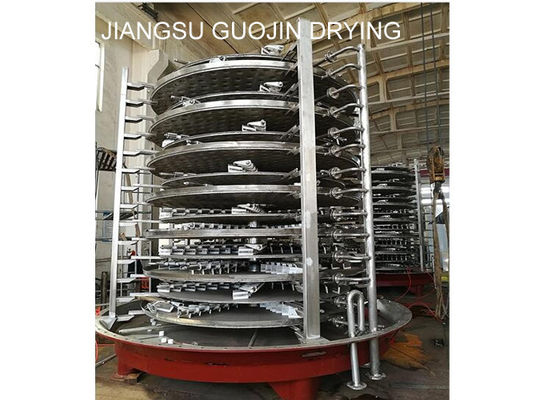

सीपीडी निरंतर डिस्क प्लेट ड्रायर शो
