20RPM कपड़ा कीचड़ खोखले पैडल ड्रायर गर्मी हस्तांतरण क्षेत्र 29M2
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Guojin |
| प्रमाणन: | ISO |
| मॉडल संख्या: | CHPD |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक निर्यात दफ़्ती |
| प्रसव के समय: | 20-30days |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
|
विस्तार जानकारी |
|||
| Item Name: | Heat Transfer Area 29M2 Textile Sludge Hollow Paddle Dryer | Application: | Textile processing |
|---|---|---|---|
| Model type: | Textile Paddle Dryer | Heat transfer area: | 29 M2 |
| Effective volume: | 1.85 M3 | Material: | Stainless steel |
| Heating source: | Electricity or Thermal Oil | Rotating speed: | 5-20 RPM |
| Transmission power: | 11KW | ||
| प्रमुखता देना: | खोखले पैडल ड्रायर 29M2,20RPM खोखले पैडल ड्रायर,20RPM वैक्यूम पैडल ड्रायर |
||
उत्पाद विवरण
हीट ट्रांसफर क्षेत्र 29M2 कपड़ा स्लड खोखले पेडल ड्रायर
पैडल ड्रायर एक प्रकार का कम गति वाला हलचल ड्रायर है जिसमें उपकरण के अंदर हलचल वाले पल्प होते हैं ताकि गीले पदार्थों को पैडल्स के हलचल के तहत गर्मी वाहक और गर्म सतह के साथ पूरी तरह से संपर्क किया जा सके,सूखने के उद्देश्य को प्राप्त करने के लिए. संरचना आम तौर पर क्षैतिज, डबल अक्ष या चार अक्ष की होती है। पैडल ड्रायर को गर्म हवा के प्रकार और संवहन प्रकार में विभाजित किया जाता है।गर्म हवा के प्रकार गर्मी वाहक (जैसे गर्म हवा) और सामग्री के माध्यम से संपर्क और सुखाने सूखा जा रहा है.
उत्पाद कार्य सिद्धांत
घोंघा के आकार के खोखले ब्लेड खोखले शाफ्ट पर घनी तरह से व्यवस्थित होते हैं, और गर्म माध्यम खोखले शाफ्ट के माध्यम से बहता है। प्रति इकाई प्रभावी मात्रा में गर्मी हस्तांतरण क्षेत्र बहुत बड़ा है।गर्म माध्यम का तापमान -40 °C से 320 °C तक होता है, जो भाप या तरल प्रकार का हो सकता है, जैसे गर्म पानी, गर्मी हस्तांतरण तेल, आदि। अप्रत्यक्ष संवाहक हीटिंग, गर्मी को दूर करने के लिए हवा को ले जाने के बिना, गर्मी का उपयोग सामग्री को गर्म करने के लिए किया जाता है।गर्मी हानि केवल इन्सुलेशन परत के माध्यम से पर्यावरण के लिए गर्मी अपव्यय है. कंकड़ ब्लेड की हीट ट्रांसफर सतह में स्व-सफाई का कार्य होता है। सामग्री कणों की सापेक्ष गति और कंकड़ के आकार की सतह एक धोने का प्रभाव पैदा करती है,जो कंकड़ के आकार की सतह पर लगा हुआ पदार्थ धो सकता है, और ऑपरेशन के दौरान एक साफ गर्मी हस्तांतरण सतह बनाए रखें। पल्प ड्रायर का खोल ओ प्रकार का है, और खोल में दो से चार खोखले मिश्रण शाफ्ट व्यवस्थित हैं।खोल सामग्री धूल के रिसाव को रोकने के लिए एक सील अंत कवर और एक ऊपरी कवर है.
गर्मी हस्तांतरण माध्यम खोल जैकेट और घुमावदार जोड़ के माध्यम से खोखले मिश्रण शाफ्ट के माध्यम से बहता है।खोखले मिश्रण शाफ्ट गर्म माध्यम के प्रकार के अनुसार अलग आंतरिक संरचना है, ताकि बेहतर गर्मी हस्तांतरण प्रभाव सुनिश्चित किया जा सके।
उत्पाद की विशेषता
तकनीकी लाभ
1) उच्च ताप दक्षता जो 95% तक पहुंच सकती है
2) गर्मी हस्तांतरण माध्यम उत्पाद के संपर्क में नहीं आता है।
3) उत्पाद को ले जाने के लिए गैस का प्रयोग नहीं किया जाता है।
4) तापमान का सटीक नियंत्रण
5) उत्पाद के मिश्रण और आंदोलन के माध्यम से उत्पाद की समान गुणवत्ता
6) एक बार के आधार पर निरंतर प्रक्रिया
7) उच्च गर्मी हस्तांतरण क्षेत्र और प्रक्रिया मात्रा अनुपात - कम फर्श स्थान
8) संचालित करने में आसान, न्यूनतम ध्यान की आवश्यकता है
9) दहनशील सामग्री के प्रसंस्करण में प्रत्यक्ष सुखाने से सुरक्षित
10) आसान और कम रखरखाव के लिए सरल टिकाऊ डिजाइन
11) अद्वितीय इंटरमेशिंग डिस्क के साथ दोहरे प्रति-परिक्रमा वाले शाफ्ट अंतरंग मिश्रण, समान गर्मी हस्तांतरण, उच्च गर्मी हस्तांतरण दर और एक आत्म-सफाई प्रभाव पैदा करते हैं।एक बड़े गर्मी हस्तांतरण क्षेत्र के लिए मात्रा अनुपात खोखले डिस्क और एक जैकेट पोत के उपयोग से प्राप्त किया जाता है, जिसके माध्यम से हीटिंग माध्यम बहता है। परिणाम एक कॉम्पैक्ट मशीन है जिसमें कम स्थान की आवश्यकता होती है और कम स्थापना लागत होती है।
उत्पाद अनुप्रयोग
• दवा, खाद्य पदार्थ, रासायनिक उद्योग आदि की सामग्री को सूखा जा सकता है।
• पल्पनेस, पेस्ट जैसे मिश्रण या पावर कच्चे माल के लिए उपयुक्त है।
• कम तापमान पर सूखने के लिए आवश्यक तापमान सेंसर सामग्री।
• कच्चे माल जो ऑक्सीकरण या विस्फोट करने में आसान हैं और मजबूत जलन या विषाक्त हैं।
• कार्बनिक विलायक को पुनः प्राप्त करने की मांग।
तकनीकी मापदंड
| मॉडल | एचपीडी-3 | एचपीडी-9 | एचपीडी-13 | एचपीडी-18 | एचपीडी-29 | एचपीडी-41 | एचपीडी-52 | एचपीडी-68 | एचपीडी-81 | एचपीडी-95 | एचपीडी-110 | एचपीडी-125 | एचपीडी-140 |
| गर्मी हस्तांतरण क्षेत्र ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| प्रभावी आयतन ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| गति रेंज ((आरपीएम) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5-10 | 5-10 | 5-10 | 5-10 | 1-8 | 1-8 | 1-8 | 1-8 |
| ट्रांसमिशन शक्ति ((kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| उपकरण की चौड़ाई ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| कुल चौड़ाई ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| उपकरण की लंबाई ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| कुल लंबाई ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| केंद्र की ऊँचाई ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| कुल उपकरण की ऊंचाई ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |

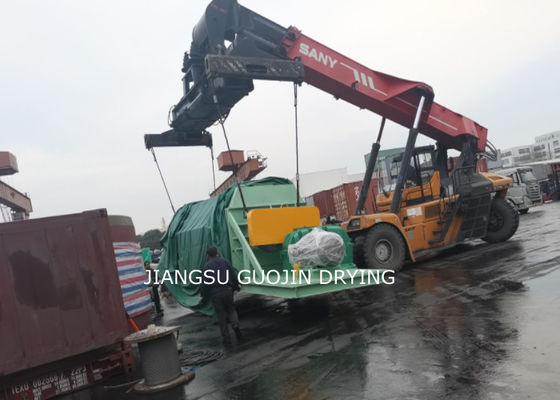

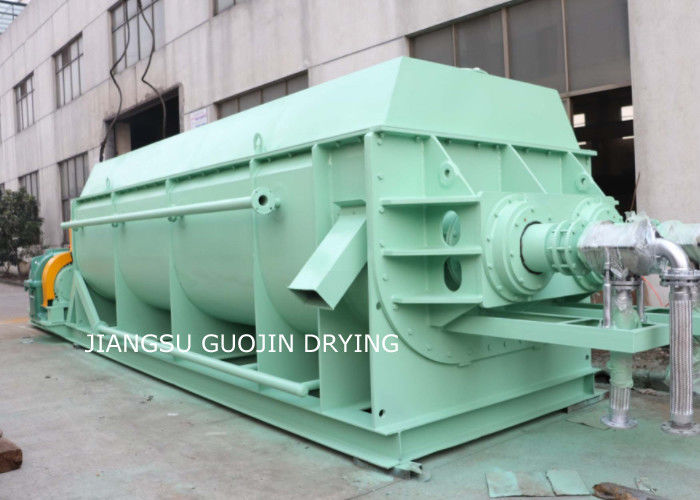

उत्पाद प्रदर्शनी
