रासायनिक प्रसंस्करण के लिए 4KW 9M2 थर्मल तेल ताप पैडल ड्रायर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Guojin |
| प्रमाणन: | ISO |
| मॉडल संख्या: | CHPD |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक निर्यात दफ़्ती |
| प्रसव के समय: | 20-30days |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
|
विस्तार जानकारी |
|||
| Item Name: | Heat Transfer Area 9M2 Thermal Oil Heat Resource Industry Equipment Paddle Dryer | Application: | Chemical Processing, Industry processing |
|---|---|---|---|
| Model type: | Hollow Paddle Dryer | Heat transfer area: | 9 M2 |
| Effective volume: | 0.32 M3 | Material: | Stainless steel or carbon steel |
| Heating source: | Steam or Thermal oil | Rotating speed: | 5-20 RPM |
| Transmission power: | 4KW | ||
| प्रमुखता देना: | 9M2 पैडल ड्रायर,4KW पैडल ड्रायर,4KW वैक्यूम ड्राईिंग मशीन |
||
उत्पाद विवरण
हीट ट्रांसफर क्षेत्र 9M2 थर्मल तेल हीट संसाधन उद्योग उपकरण पैडल ड्रायर
CHPD निरंतर खोखले पेडल ड्रायर एक ड्रायर है जो सामग्री (कार्बनिक,अकार्बनिक कणों या पाउडर सामग्री) के साथ सीधे संपर्क करने के लिए एक घुमावदार खोखले कंक्रीट प्रकार हीटिंग भाग गर्मी हस्तांतरण के लिएइसमें हीटिंग माध्यम के रूप में हवा की आवश्यकता नहीं होती है, हवा का उपयोग केवल वाष्प को बाहर निकालने के लिए एक वाहक है।
उत्पाद कार्य सिद्धांत
उत्पाद की विशेषता
तकनीकी लाभ
1) उच्च ताप दक्षता जो 95% तक पहुंच सकती है
2) गर्मी हस्तांतरण माध्यम उत्पाद के संपर्क में नहीं आता है।
3) उत्पाद को ले जाने के लिए गैस का प्रयोग नहीं किया जाता है।
4) तापमान का सटीक नियंत्रण
5) उत्पाद के मिश्रण और आंदोलन के माध्यम से उत्पाद की समान गुणवत्ता
6) एक बार के आधार पर निरंतर प्रक्रिया
7) उच्च गर्मी हस्तांतरण क्षेत्र और प्रक्रिया मात्रा अनुपात - कम फर्श स्थान
8) संचालित करने में आसान, न्यूनतम ध्यान की आवश्यकता है
9) दहनशील सामग्री के प्रसंस्करण में प्रत्यक्ष सुखाने से सुरक्षित
10) आसान और कम रखरखाव के लिए सरल टिकाऊ डिजाइन
11) अद्वितीय इंटरमेशिंग डिस्क के साथ दोहरे प्रति-परिक्रमा वाले शाफ्ट अंतरंग मिश्रण, समान गर्मी हस्तांतरण, उच्च गर्मी हस्तांतरण दर और एक आत्म-सफाई प्रभाव पैदा करते हैं।एक बड़े गर्मी हस्तांतरण क्षेत्र के लिए मात्रा अनुपात खोखले डिस्क और एक जैकेट पोत के उपयोग से प्राप्त किया जाता है, जिसके माध्यम से हीटिंग माध्यम बहता है। परिणाम एक कॉम्पैक्ट मशीन है जिसमें कम स्थान की आवश्यकता होती है और कम स्थापना लागत होती है।
गर्मी के स्रोत ((तापमान 180oC - 250oC)
भाप से हीटिंग
वाष्प एक घुमावदार जोड़ के माध्यम से खोखले शाफ्ट में प्रवेश करता है और सभी पैडलों में समान रूप से वितरित किया जाता है। प्रत्येक मोड़ के साथ संघनित हटा दिया जाता है।
गर्म तेल (थर्मल द्रव) द्वारा हीटिंग
गर्म तेल (थर्मल द्रव) एक घुमावदार जोड़ के माध्यम से खोखले शाफ्ट में प्रवेश करता है और बाहर निकलता है। आपूर्ति पंप से दबाव खोखले पैडल के माध्यम से तरल पदार्थ को मजबूर करता है।
उत्पाद अनुप्रयोग
ब्लेड ड्रायर का सफलतापूर्वक खाद्य, रासायनिक, पेट्रोकेमिकल, डाई, औद्योगिक कीचड़ और अन्य क्षेत्रों में उपयोग किया गया है।मिश्रण सुविधाओं यह निम्नलिखित इकाई संचालन को पूरा करने के लिए अनुमति देते हैंकल्सिनेशन (निम्न तापमान), ठंडा, सुखाने (विलायक वसूली), हीटिंग (पिघलने), प्रतिक्रिया और नसबंदी।गर्मी हस्तांतरण की प्रति इकाई क्षेत्रफल प्रभावी मात्रा में वृद्धिसंपीड़न-विस्तार मिश्रण विशेषताएं सामग्री को समान रूप से मिश्रित करती हैं।एक "प्लग प्रवाह" आंदोलन में अक्ष के साथ सामग्री, अक्षीय क्षेत्र में, सामग्री का तापमान, आर्द्रता, मिश्रण एक बहुत ही छोटे ग्रेडिएंट की डिग्री.
तकनीकी मापदंड
| मॉडल | एचपीडी-3 | एचपीडी-9 | एचपीडी-13 | एचपीडी-18 | एचपीडी-29 | एचपीडी-41 | एचपीडी-52 | एचपीडी-68 | एचपीडी-81 | एचपीडी-95 | एचपीडी-110 | एचपीडी-125 | एचपीडी-140 |
| गर्मी हस्तांतरण क्षेत्र ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| प्रभावी आयतन ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| गति रेंज ((आरपीएम) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5-10 | 5-10 | 5-10 | 5-10 | 1-8 | 1-8 | 1-8 | 1-8 |
| ट्रांसमिशन शक्ति ((kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| उपकरण की चौड़ाई ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| कुल चौड़ाई ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| उपकरण की लंबाई ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| कुल लंबाई ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| केंद्र की ऊँचाई ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| कुल उपकरण की ऊंचाई ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
संरचना का चित्रण

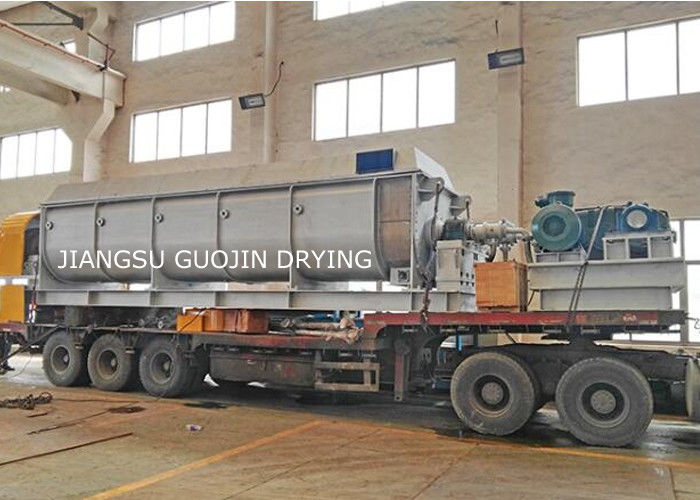

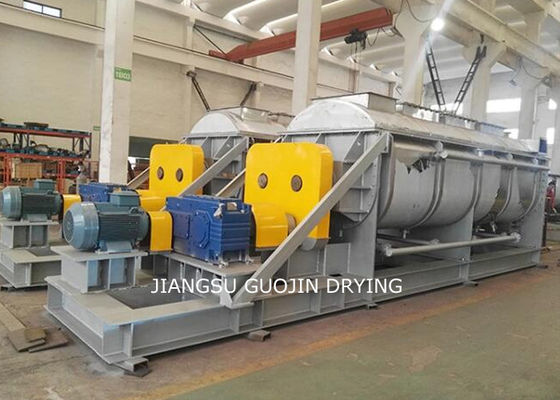

उत्पाद प्रदर्शनी
