अप्रत्यक्ष ताप वैक्यूम पैडल ड्रायर हीट ट्रांसफर क्षेत्र 3M2
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Guojin |
| प्रमाणन: | ISO |
| मॉडल संख्या: | CHPD |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक निर्यात दफ़्ती |
| प्रसव के समय: | 20-30days |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
|
विस्तार जानकारी |
|||
| Item Name: | Heat Transfer Area 3M2 Indirect-Heating Vacuum Paddle Dryer Equipment | Application: | Chemical Processing |
|---|---|---|---|
| Model type: | Vacuum Hollow Paddle Dryer | Heat transfer area: | 3 M2 |
| Effective volume: | 0.06 M3 | Material: | Stainless steel and carbon steel |
| Heating source: | Steam+Thermal oil | Rotating speed: | 5~20 rpm |
| Transmission power: | 2.2KW | ||
| प्रमुखता देना: | अप्रत्यक्ष ताप वैक्यूम पैडल ड्रायर,3M2 वैक्यूम पैडल ड्रायर,3M2 वैक्यूम सुखाने की मशीन |
||
उत्पाद विवरण
हीट ट्रांसफर क्षेत्र 3M2 अप्रत्यक्ष हीटिंग वैक्यूम पैडल ड्रायर उपकरण

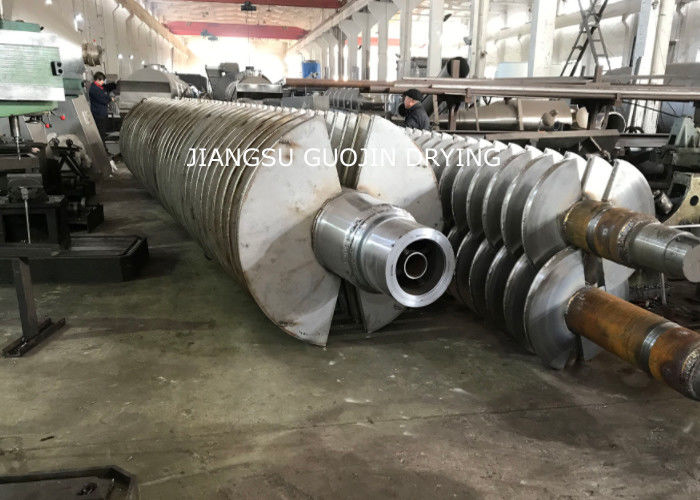

पैडल ड्रायर में दो घुमावदार शाफ्ट होते हैं, जिसमें पैडल होते हैं, एक जैकेट वाला ड्राईंग चैंबर होता है, एक ड्राइव मोटर होता है और एक समर्थन फ्रेम होता है।वाष्पीकरण द्वारा प्रदूषण को रोकने के लिए सील सुखाने कक्ष में सुखाने की प्रक्रिया पूरी हो जाती हैपैडल ड्रायर एक अप्रत्यक्ष हीटिंग ड्राईंग प्रोसेसर है। हीट माध्यम भाप, गर्म पानी या थर्मल तेल हो सकता है जो खोखले शाफ्टों के माध्यम से बह सकता है और घूर्णन जोड़ों के माध्यम से पैडल कर सकता है,साथ ही जैकेट सूखी कक्ष. गीली सामग्री को स्क्रू फीडर द्वारा सुखाने के कक्ष में समान रूप से खिलाया जाता है. दो शाफ्ट और पैडल के घूर्णन के साथ,गीली सामग्री पूरी तरह से मिश्रित और गर्म सतह के संपर्क में आने के लिए हलचल और निर्वहन और गर्मी हस्तांतरण की ओर ले जाने के लिए होता है और नमी तेजी से वाष्पित हो जाती है.
उत्पाद कार्य सिद्धांत
उत्पाद की विशेषता
कम परिचालन लागत
- संचालित करने में आसान
- न्यूनतम ध्यान की आवश्यकता है
- सरल उपकरण प्रक्रिया की निगरानी करते हैं
- उच्च दक्षता
- कम उत्सर्जन मात्रा
कम रखरखाव लागत
- उच्च टोक़ और कम परिचालन गति के लिए डिज़ाइन किया गया
- आसान और कम रखरखाव के लिए सरल टिकाऊ डिजाइन
- समायोजन या रखरखाव के लिए कोई आंतरिक भाग नहीं
- धातु से धातु संपर्क नहीं
- शाफ्ट, तकिया ब्लॉक बीयरिंग और ड्राइव घटकों को प्रतिकूल परिस्थितियों में लंबे जीवन के लिए डिज़ाइन किया गया है, जिससे दीर्घकालिक यांत्रिक अखंडता सुनिश्चित होती है
- मजबूत फ्रेम स्प्लिट तकिया ब्लॉक असर का समर्थन करता है
- वसा से शुद्ध भराव बक्से। वैकल्पिक सील डिजाइन उपलब्ध हैं
कम स्थापना लागत
- कॉम्पैक्ट संरचना के साथ डिज़ाइन किया गया
- छोटी गैस निकालने की प्रणाली
- ऊर्ध्वाधर शाफ्ट को हटाने से भवन के आकार की आवश्यकता कम हो जाती है
तकनीकी लाभ
1) उच्च ताप दक्षता जो 95% तक पहुंच सकती है
2) गर्मी हस्तांतरण माध्यम उत्पाद के संपर्क में नहीं आता है।
3) उत्पाद को ले जाने के लिए गैस का प्रयोग नहीं किया जाता है।
4) तापमान का सटीक नियंत्रण
5) उत्पाद के मिश्रण और आंदोलन के माध्यम से उत्पाद की समान गुणवत्ता
6) एक बार के आधार पर निरंतर प्रक्रिया
7) उच्च गर्मी हस्तांतरण क्षेत्र और प्रक्रिया मात्रा अनुपात - कम फर्श स्थान
8) संचालित करने में आसान, न्यूनतम ध्यान की आवश्यकता है
9) दहनशील सामग्री के प्रसंस्करण में प्रत्यक्ष सुखाने से सुरक्षित
10) आसान और कम रखरखाव के लिए सरल टिकाऊ डिजाइन
11) अद्वितीय इंटरमेशिंग डिस्क के साथ दोहरे प्रति-परिक्रमा वाले शाफ्ट अंतरंग मिश्रण, समान गर्मी हस्तांतरण, उच्च गर्मी हस्तांतरण दर और एक आत्म-सफाई प्रभाव पैदा करते हैं।एक बड़े गर्मी हस्तांतरण क्षेत्र के लिए मात्रा अनुपात खोखले डिस्क और एक जैकेट पोत के उपयोग से प्राप्त किया जाता है, जिसके माध्यम से हीटिंग माध्यम बहता है। परिणाम एक कॉम्पैक्ट मशीन है जिसमें कम स्थान की आवश्यकता होती है और कम स्थापना लागत होती है।
गर्मी के स्रोत ((तापमान 180oC - 250oC)
भाप से हीटिंग
वाष्प एक घुमावदार जोड़ के माध्यम से खोखले शाफ्ट में प्रवेश करता है और सभी पैडलों में समान रूप से वितरित किया जाता है। प्रत्येक मोड़ के साथ संघनित हटा दिया जाता है।
गर्म तेल (थर्मल द्रव) द्वारा हीटिंग
गर्म तेल (थर्मल द्रव) एक घुमावदार जोड़ के माध्यम से खोखले शाफ्ट में प्रवेश करता है और बाहर निकलता है। आपूर्ति पंप से दबाव खोखले पैडल के माध्यम से तरल पदार्थ को मजबूर करता है।
उत्पाद अनुप्रयोग
ब्लेड ड्रायर का सफलतापूर्वक खाद्य, रासायनिक, पेट्रोकेमिकल, डाई, औद्योगिक कीचड़ और अन्य क्षेत्रों में उपयोग किया गया है।मिश्रण सुविधाओं यह निम्नलिखित इकाई संचालन को पूरा करने के लिए अनुमति देते हैंकल्सिनेशन (निम्न तापमान), ठंडा, सुखाने (विलायक वसूली), हीटिंग (पिघलने), प्रतिक्रिया और नसबंदी।गर्मी हस्तांतरण की प्रति इकाई क्षेत्रफल प्रभावी मात्रा में वृद्धिसंपीड़न-विस्तार मिश्रण विशेषताएं सामग्री को समान रूप से मिश्रित करती हैं।एक "प्लग प्रवाह" आंदोलन में अक्ष के साथ सामग्री, अक्षीय क्षेत्र में, सामग्री का तापमान, आर्द्रता, मिश्रण एक बहुत ही छोटे ग्रेडिएंट की डिग्री.
तकनीकी मापदंड
| मॉडल | एचपीडी-3 | एचपीडी-9 | एचपीडी-13 | एचपीडी-18 | एचपीडी-29 | एचपीडी-41 | एचपीडी-52 | एचपीडी-68 | एचपीडी-81 | एचपीडी-95 | एचपीडी-110 | एचपीडी-125 | एचपीडी-140 |
| गर्मी हस्तांतरण क्षेत्र ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| प्रभावी आयतन ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| गति रेंज ((आरपीएम) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5-10 | 5-10 | 5-10 | 5-10 | 1-8 | 1-8 | 1-8 | 1-8 |
| ट्रांसमिशन शक्ति ((kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| उपकरण की चौड़ाई ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| कुल चौड़ाई ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| उपकरण की लंबाई ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| कुल लंबाई ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| केंद्र की ऊँचाई ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| कुल उपकरण की ऊंचाई ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
संरचना का चित्रण

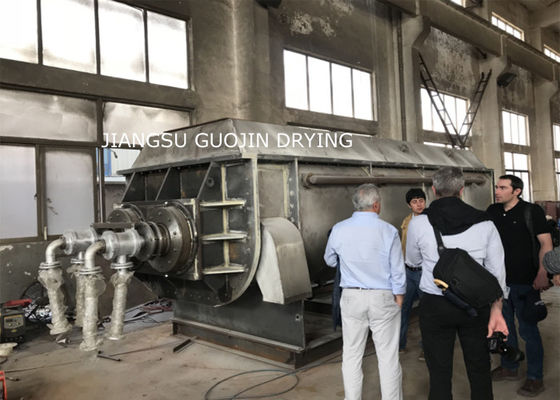

उत्पाद प्रदर्शनी
