95% थर्मल दक्षता के साथ कीचड़ लगातार खोखला चप्पू ड्रायर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Guojin |
| प्रमाणन: | ISO |
| मॉडल संख्या: | CHPD |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक निर्यात दफ़्ती |
| प्रसव के समय: | 20-30days |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
|
विस्तार जानकारी |
|||
| Item Name: | Sludge Continous Hollow Paddle Dryer | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| प्रमाणन: | ISO9001 | Key Selling Points: | Long Service Life |
| Warranty: | 1 year | Material: | Stainless steel/carbon steel |
| Drying Type: | Continous drying | Heating source: | Steam+Thermal oil |
| rotating speed: | 1-20 rpm | Weight: | 4500-14000kg |
| प्रमुखता देना: | कीचड़ निरंतर खोखले चप्पू ड्रायर,कीचड़ निरंतर खोखले चप्पू ड्रायर,95% थर्मल दक्षता वैक्यूम सुखाने की मशीन |
||
उत्पाद विवरण
स्लैग निरंतर खोखले पेडल ड्रायर

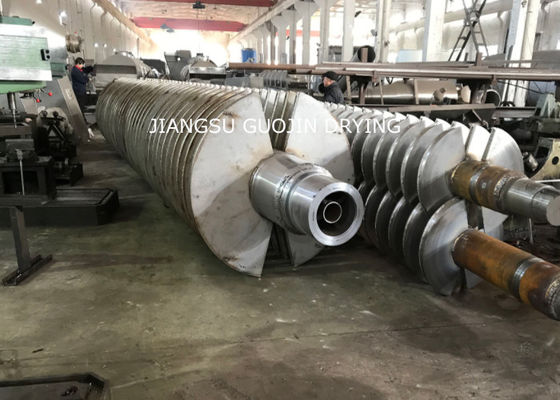

पैडल ड्रायर में दो घुमावदार शाफ्ट होते हैं, जिसमें पैडल होते हैं, एक जैकेट वाला ड्राईंग चैंबर होता है, एक ड्राइव मोटर होता है और एक समर्थन फ्रेम होता है।वाष्पीकरण द्वारा प्रदूषण को रोकने के लिए सील सुखाने कक्ष में सुखाने की प्रक्रिया पूरी हो जाती है.
पैडल ड्रायर अप्रत्यक्ष हीटिंग ड्रायर प्रोसेसर है। हीट माध्यम भाप, गर्म पानी या थर्मल तेल हो सकता है जो खोखले शाफ्ट के माध्यम से बह सकता है और घूर्णी जोड़ों के माध्यम से पैडल कर सकता है,साथ ही जैकेट सूखी कक्ष. गीली सामग्री को स्क्रू फीडर द्वारा सुखाने के कक्ष में समान रूप से खिलाया जाता है. दो शाफ्ट और पैडल के घूर्णन के साथ,गीली सामग्री पूरी तरह से मिश्रित और गर्म सतह के संपर्क में आने के लिए हलचल और निर्वहन और गर्मी हस्तांतरण की ओर ले जाने के लिए होता है और नमी तेजी से वाष्पित हो जाती है.
उत्पाद कार्य सिद्धांत
वायु प्रदूषण को काफी कम करने के लिए निकास गैसों को चक्रवात, संघनक और स्क्रबर द्वारा इलाज किया जा सकता है।जिसमें कार्बनिक सॉल्वैंट्स हों जिन्हें पुनः प्राप्त करने की आवश्यकता है, वैक्यूम डिजाइन उपलब्ध है।
1 किलोग्राम पानी के वाष्पीकरण के लिए केवल स्लरी सामग्री के लिए लगभग 1.2 किलोग्राम भाप की आवश्यकता होती है।
उत्पाद की विशेषता
कम परिचालन लागत
- संचालित करने में आसान
- न्यूनतम ध्यान की आवश्यकता है
- सरल उपकरण प्रक्रिया की निगरानी करते हैं
- उच्च दक्षता
- कम उत्सर्जन मात्रा
कम रखरखाव लागत
- उच्च टोक़ और कम परिचालन गति के लिए डिज़ाइन किया गया
- आसान और कम रखरखाव के लिए सरल टिकाऊ डिजाइन
- समायोजन या रखरखाव के लिए कोई आंतरिक भाग नहीं
- धातु से धातु संपर्क नहीं
- शाफ्ट, तकिया ब्लॉक बीयरिंग और ड्राइव घटकों को प्रतिकूल परिस्थितियों में लंबे जीवन के लिए डिज़ाइन किया गया है, जिससे दीर्घकालिक यांत्रिक अखंडता सुनिश्चित होती है
- मजबूत फ्रेम स्प्लिट तकिया ब्लॉक असर का समर्थन करता है
- वसा से शुद्ध भराव बक्से। वैकल्पिक सील डिजाइन उपलब्ध हैं
कम स्थापना लागत
- कॉम्पैक्ट संरचना के साथ डिज़ाइन किया गया
- छोटी गैस निकालने की प्रणाली
- ऊर्ध्वाधर शाफ्ट को हटाने से भवन के आकार की आवश्यकता कम हो जाती है
तकनीकी लाभ
1) उच्च ताप दक्षता जो 95% तक पहुंच सकती है
2) गर्मी हस्तांतरण माध्यम उत्पाद के संपर्क में नहीं आता है।
3) उत्पाद को ले जाने के लिए गैस का प्रयोग नहीं किया जाता है।
4) तापमान का सटीक नियंत्रण
5) उत्पाद के मिश्रण और आंदोलन के माध्यम से उत्पाद की समान गुणवत्ता
6) एक बार के आधार पर निरंतर प्रक्रिया
7) उच्च गर्मी हस्तांतरण क्षेत्र और प्रक्रिया मात्रा अनुपात - कम फर्श स्थान
8) संचालित करने में आसान, न्यूनतम ध्यान की आवश्यकता है
9) दहनशील सामग्री के प्रसंस्करण में प्रत्यक्ष सुखाने से सुरक्षित
10) आसान और कम रखरखाव के लिए सरल टिकाऊ डिजाइन
11) अद्वितीय इंटरमेशिंग डिस्क के साथ दोहरे प्रति-परिक्रमा वाले शाफ्ट अंतरंग मिश्रण, समान गर्मी हस्तांतरण, उच्च गर्मी हस्तांतरण दर और एक आत्म-सफाई प्रभाव पैदा करते हैं।एक बड़े गर्मी हस्तांतरण क्षेत्र के लिए मात्रा अनुपात खोखले डिस्क और एक जैकेट पोत के उपयोग से प्राप्त किया जाता है, जिसके माध्यम से हीटिंग माध्यम बहता है। परिणाम एक कॉम्पैक्ट मशीन है जिसमें कम स्थान की आवश्यकता होती है और कम स्थापना लागत होती है।
12) केजेजी श्रृंखला के पेडल ड्रायर सामग्री का परिवहन करते हैं, चाहे उसकी हैंडलिंग विशेषताएं क्या हों। चिपचिपी, पेस्टी सामग्री का परिवहन किया जा सकता है।पुनर्नवीनीकरण सूखे उत्पाद के साथ मिश्रण करके फ़ीड को पूर्व-सर्त करनाइस प्रकार पूंजी, परिचालन और रखरखाव की लागत कम होती है।
गर्मी के स्रोत ((तापमान 180oC - 250oC)
भाप से हीटिंग
वाष्प एक घुमावदार जोड़ के माध्यम से खोखले शाफ्ट में प्रवेश करता है और सभी पैडलों में समान रूप से वितरित किया जाता है। प्रत्येक मोड़ के साथ संघनित हटा दिया जाता है।
गर्म तेल (थर्मल द्रव) द्वारा हीटिंग
गर्म तेल (थर्मल द्रव) एक घुमावदार जोड़ के माध्यम से खोखले शाफ्ट में प्रवेश करता है और बाहर निकलता है। आपूर्ति पंप से दबाव खोखले पैडल के माध्यम से तरल पदार्थ को मजबूर करता है।
उत्पाद अनुप्रयोग
ब्लेड ड्रायर का सफलतापूर्वक खाद्य, रासायनिक, पेट्रोकेमिकल, डाई, औद्योगिक कीचड़ और अन्य क्षेत्रों में उपयोग किया गया है।मिश्रण सुविधाओं यह निम्नलिखित इकाई संचालन को पूरा करने के लिए अनुमति देते हैंकल्सिनेशन (निम्न तापमान), ठंडा, सुखाने (विलायक वसूली), हीटिंग (पिघलने), प्रतिक्रिया और नसबंदी।गर्मी हस्तांतरण की प्रति इकाई क्षेत्रफल प्रभावी मात्रा में वृद्धिसंपीड़न-विस्तार मिश्रण विशेषताएं सामग्री को समान रूप से मिश्रित करती हैं।एक "प्लग प्रवाह" आंदोलन में अक्ष के साथ सामग्री, अक्षीय क्षेत्र में, सामग्री का तापमान, आर्द्रता, मिश्रण एक बहुत ही छोटे ग्रेडिएंट की डिग्री.
1. तेल का संचालन करने के लिए गर्मी के माध्यम के साथ करना, ब्लेड ड्रायर कम तापमान पर ज्वलन के काम को पूरा करने के लिए। जैसेःकैल्शियम सल्फेट डाइहाइड्रेट (Ca2SO4 · 2H2O) कैल्शियम सल्फेट हेमिहाइड्रेट (Ca2SO4 · 1/2H2O) में कैल्सीन. सोडियम बाइकार्बोनेट (NaHCO3) को कैल्सीनेटेड सोडा (Na2CO3) आदि में।
2. शीतलन माध्यम जैसे पानी, नमक आदि में गुजरकर शीतलन को ठंडा किया जा सकता है। जैसे:पुराने हवा से ठंडा कूलर बेस मशीन को बदलने के लिए ब्लेड प्रकार के कूलर बेस मशीन में सोडा राख उद्योग का उपयोग, ऊर्जा की बचत और निकास गैस प्रसंस्करण उपकरण, कम संचालन लागत, लेकिन यह भी टाइटेनियम, निकल मिश्र धातु पाउडर और पाउडर दानेदार सामग्री के सभी प्रकार के शीतलन के लिए।एक मशीन पर जहां सामग्री को 1000 °C से 40 °C से कम तक ठंडा किया जा सकता है.
3सूखी, उपकरण का मुख्य कार्य, विलायक वसूली के लिए गर्म हवा का उपयोग नहीं करते, ऊर्जा की खपत, पर्यावरण नियंत्रण आदर्श राज्य से निपटने के लिए आसान है।गर्मी के प्रति संवेदनशील सामग्रीविशेष रूप से ज्वलनशील, आसानी से ऑक्सीकृत होता है। इसका उपयोग ठीक रासायनिक, पेट्रोकेमिकल, डाई उद्योग में व्यापक रूप से किया गया है।
4अक्षीय सीमा, तापमान, आर्द्रता, मिश्रण की एकरूपता की डिग्री, इसलिए उपकरण का उपयोग हीटिंग या पिघलने के लिए किया जा सकता है, या कुछ ठोस सामग्री प्रतिक्रिया।मिश्रित और संशोधित स्टार्च उद्योगों में सफलतापूर्वक उपयोग किया गया हैब्लेड ड्रायर का उपयोग खाद्य पदार्थों और आटे के नसबंदी के लिए किया जा सकता है। एक बड़े हीटिंग क्षेत्र की प्रभावी मात्रा के भीतर इकाई, जल्द ही नसबंदी तापमान तक सामग्री गर्म हो जाएगा,लंबे समय तक गर्म करने से बचने के लिए सामग्री की गुणवत्ता को बदलना.
सामग्री का प्रयोग:
पेट्रोकेमिकल उद्योगः पॉलीओलेफिन पाउडर, पॉलीकार्बोनेट राल, उच्च और निम्न घनत्व वाले पॉलीएथिलीन, रैखिक निम्न घनत्व वाले पॉलीएथिलीन, पॉलीएसीटल कण, नायलॉन 6, नायलॉन 66, नायलॉन 12,सेल्युलोज एसीटेट, पॉलीफेनिलीन सल्फाइड, प्रोपीलीन बेस राल, इंजीनियरिंग प्लास्टिक, पॉलीविनाइल क्लोराइड, पॉलीविनाइल अल्कोहल, पॉलीस्टिरिन, पॉलीप्रोपाइलीन, पॉलीएस्टर, पॉलीऑक्सीमेथिलीन, स्टायरेनएथिलीन प्रोपिलिन कोपोलिमर.
पर्यावरण संरक्षण उद्योगः पीटीए कीचड़, पानी में इलेक्ट्रोप्लाटिंग कीचड़, बॉयलर की राख, फार्मास्युटिकल अपशिष्ट, चीनी अवशेष, ग्लूटामेट फैक्ट्री अपशिष्ट, कोयले की राख।
फ़ूड उद्योगः सोया सॉस अवशेष, हड्डी आधारित फ़ूड, अनाज, खाद्य अवशेष, सेब, संतरे की छील, सोयाबीन का आटा, चिकन फ़ूड, मछली का आटा, फ़ूड योजक, जैव स्लड
खाद्य उद्योगः स्टार्च, कोको बीन्स, मकई के अनाज, नमक, संशोधित स्टार्च, फार्मास्यूटिकल्स।
रासायनिक उद्योगः सोडा राख, एनपीके उर्वरक, कैओलिन, बेंटोनाइट, सफेद कार्बन ब्लैक, कार्बन ब्लैक, फॉस्फोरस जिप्सम, सोडियम फ्लोराइड का ऑक्सीकरण, कैल्शियम नाइट्रेट, मैग्नीशियम कार्बोनेट, सोडियम साइनाइड,एल्यूमीनियम हाइड्रॉक्साइड, बैरियम सल्फेट, सल्फ्यूरिक एसिड, कैल्शियम कार्बोनेट, रंग, आणविक चादर, सैपोनिन।
तकनीकी मापदंड
| मॉडल | एचपीडी-3 | एचपीडी-9 | एचपीडी-13 | एचपीडी-18 | एचपीडी-29 | एचपीडी-41 | एचपीडी-52 | एचपीडी-68 | एचपीडी-81 | एचपीडी-95 | एचपीडी-110 | एचपीडी-125 | एचपीडी-140 |
| गर्मी हस्तांतरण क्षेत्र ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| प्रभावी आयतन ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| गति रेंज ((आरपीएम) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5-10 | 5-10 | 5-10 | 5-10 | 1-8 | 1-8 | 1-8 | 1-8 |
| ट्रांसमिशन शक्ति ((kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| उपकरण की चौड़ाई ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| कुल चौड़ाई ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| उपकरण की लंबाई ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| कुल लंबाई ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| केंद्र की ऊँचाई ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| कुल उपकरण की ऊंचाई ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
संरचना का चित्रण

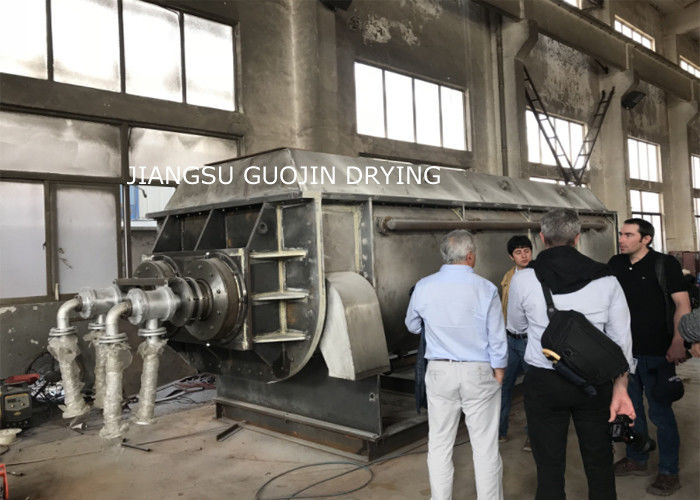

उत्पाद प्रदर्शनी
