पैराफॉर्मलडिहाइड सुखाने के लिए एचवीआरडी श्रृंखला क्षैतिज वैक्यूम रेक ड्रायर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Guojin |
| प्रमाणन: | ISO |
| मॉडल संख्या: | एचवीआरडी -500 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक निर्यात दफ़्ती |
| प्रसव के समय: | 20-30days |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
|
विस्तार जानकारी |
|||
| Item Name: | HVRD Series Horizontal Vacuum Rake Dryer For Paraformaldehyde Drying | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-500 | Working volume: | 300L |
| Cylinder size: | 600x1500mm | Stirring revolution: | 10-15rpm |
| Power: | 3kw | Jacket design pressure: | <0.3Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 2.4+1M2 |
| Heating source: | electrical, steam, natural gas or other | ||
| प्रमुखता देना: | वैक्यूम सुखाने उपकरण,वैक्यूम ड्रायर |
||
उत्पाद विवरण
एचवीआरडी सीरीज क्षैतिज वैक्यूम रेक ड्रायर पैराफॉर्मल्डेहाइड ड्राईंग के लिए
वैक्यूम रेक ड्रायर एक नए प्रकार की ड्रायर मशीन है, जिसे विभिन्न प्रकार के कच्चे माल के लिए उच्च सुखाने की दक्षता के साथ रोब ब्लेड ड्रायर हीट ड्रायर सिद्धांत के संयोजन के साथ डिज़ाइन किया गया है।
कच्चे माल के निरंतर, अक्षीय और रेडियल मिश्रण के साथ आंतरिक रूप से सुसज्जित रोल ब्लेड और पेंच, सूखने वाली सामग्रियों को अधिक समान रूप से बनाते हैं।जब कच्चे माल को मिश्रण के ब्लेडों से घुमाया जाता था, वे ड्रायर की हीटिंग सतह के साथ सामग्री के संपर्क को तेज करते हैं,इसलिए गर्मी हस्तांतरण दर बढ़ जाती है,और नमी वाष्पीकरण के लिए अनुकूल है।
उत्पाद संरचना
2.1 कच्चे माल की लोडिंग सिलेंडर को हीटिंग जैकेट से लैस किया जाएगा और जैकेट के बाहर हीट आइसोलेशन परत लगाई जाएगी, जिससे गर्मी के हस्तांतरण को रोका जा सकेगा,और गर्मी के नुकसान को भी कम करें. डिस्चार्ज छेद सिलेंडर के निचले भाग से लैस है, सिलेंडर के शीर्ष पर दो फ़ीडिंग छेद और एक वायु निकास आउटलेट के साथ।कच्चे माल को दो भोजन छेद से समान रूप से खिलाया जाना चाहिएसबसे अच्छा भोजन करने की क्षमता सिलेंडर की मात्रा का लगभग 60%-80% है,अधिकतम भोजन करने की क्षमता 80% से अधिक नहीं होनी चाहिए,अन्यथा गैस वाष्पीकरण के चिकनी निर्वहन को प्रभावित करेगा।जब चिपचिपा कच्चा माल खिला रहा होड्राइव मोटर के अतिभारित होने, उपकरण को नुकसान से बचने के लिए, खिला क्षमता को कम किया जाना चाहिए।

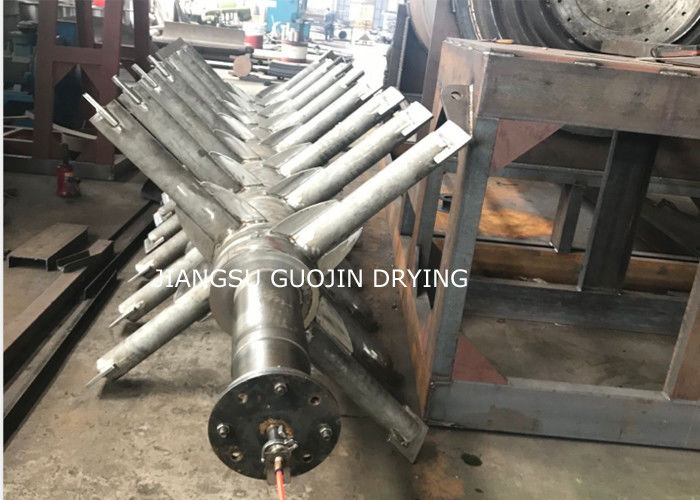

2.2 खोखले शाफ्ट को सिलेंडर के केंद्र के अंदर रखा जाता है,गर्म करने वाले माध्यम को शाफ्ट में रखा जाएगा (जैसे गर्म संवाहक तेल या गर्म पानी)
2.3 एक निश्चित कोण के साथ रोल ब्लेड के साथ वितरित खोखले शाफ्ट पर, रोल ब्लेड भी स्थानांतरित गर्मी के भीतर खोखले होते हैं,गर्म तेल संवहन के इनलेट और आउटलेट ब्लेड के अंदर सुसज्जित हैंसूखने के दौरान गर्मी हस्तांतरण दक्षता सुनिश्चित करने के लिए
2.4 सील: पैकिंग सील शाफ्ट और सिलेंडर के दौरान सुसज्जित हैं.
2.5 ट्रांसमिशनःविशेष मॉडलों को छोड़कर,हम आम तौर पर श्रृंखला या गियर ट्रांसमिशन शैली लागू करते हैं।कॉपर रोलर लेयरिंग और गहरे ग्रूव बॉल लेयरिंग के साथ संयुक्तरेडियल और अक्षीय बल की आवश्यकताओं को पूरा करने के लिए।
उत्पाद संरचना की विशेषताएं
3.1 कॉम्पैक्ट संरचना, छोटा क्षेत्रफल।
3.2 ऊष्मा का उच्च उपयोग, कम परिचालन लागत।
3.3 कच्चे माल की व्यापक अनुकूलन क्षमता, सुखाने की डिग्री समान है।
3.4 कई प्रकार के कच्चे पदार्थों के सूखने के लिए उपयुक्त।
उत्पाद अनुप्रयोग
-- निम्नलिखित सामग्री दवा, खाद्य, रासायनिक और अन्य उद्योगों में सूखी जाती हैं:
-- पेस्ट, पेस्ट और पाउडर सामग्री के लिए उपयुक्त
-- कम तापमान पर सूखने की आवश्यकता वाले ऊष्मा-संवेदनशील सामग्री।
ऑक्सीकरण के लिए आसान, विस्फोटक, मजबूत उत्तेजना, अत्यधिक विषाक्त सामग्री।
- - कार्बनिक विलायक की वसूली की आवश्यकता वाली सामग्री।
उत्पाद कार्य सिद्धांत
एचवीआरडी वैक्यूम हेरो ड्रायर एक नवाचार क्षैतिज बैच प्रकार वैक्यूम ड्रायर है जो हेरो ड्रायर की मूलभूत तकनीक पर उन्नत है।
गीली सामग्री का नम पदार्थ गर्मी के संचरण से वाष्पित हो जाएगा। ब्लेड वाला मिशर गर्म सतह पर सामग्री को हटा देगा और चक्र प्रवाह बनाने के लिए कंटेनर में चलेगा।वाष्पित नमी वैक्यूम पंप द्वारा पंप किया जाएगा.
तकनीकी मापदंड
| पद | प्रकार | ||||||||
| इकाई का नाम | एचवीआरडी-500 | एचवीआरडी-750 | एचवीआरडी-1000 | एचवीआरडी-1500 | एचवीआरडी-2000 | एचवीआरडी-3000 | एचवीआरडी-5000 | एचवीआरडी-8000 | एचवीआरडी-10000 |
| कार्य मात्रा ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| सिलेंडर में आकार ((मिमी) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| घुमावदार क्रांति ((आरपीएम) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| शक्ति ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| जैकेट का डिजाइन दबाव ((Mpa) | <0.3 | ||||||||
| सिलेंडर में दबाव ((Mpa) | -0.09~-0.096 | ||||||||
| गर्मी हस्तांतरण क्षेत्र ((m2) | 2.4+1 | 3. 2 + 12 | 4.5 + 15 | 5.6 + 18 | 7.5 + 2.2 | 9 + 25 | 14 + 35 | 21.6+55 | 24. 3 + 55 |
उत्पाद प्रवाह सारणी

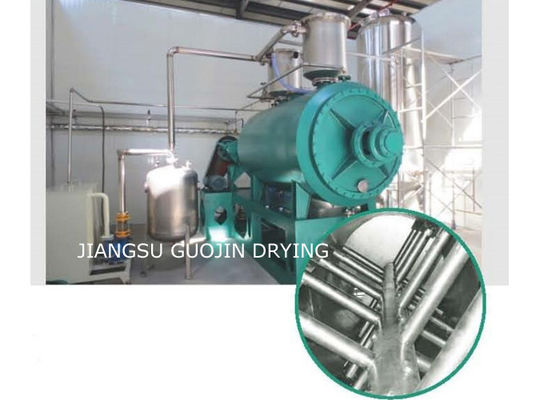

उत्पाद प्रदर्शनी
विद्युत, भाप, प्राकृतिक गैस या अन्य
