सीपीडी श्रृंखला निरंतर प्लेट ड्रायर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Guojin |
| प्रमाणन: | ISO |
| मॉडल संख्या: | सीपीडी |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात दफ़्ती |
| प्रसव के समय: | 20-30days |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
|
विस्तार जानकारी |
|||
| Item Name: | CPD Series Continous Plate Dryer | Model Type: | Hot Air Dryer |
|---|---|---|---|
| Application: | Medicine Processing, Chemicals Processing, Plastics Processing, Food Processing | Condition: | New |
| Place of Origin: | Jiangsu, China | Power: | Depand on the model |
| प्रमाणन: | ISO9001 | Key Selling Points: | Long Service Life |
| Warranty: | 1 year | Material: | Stainless steel |
| Drying Type: | Continous drying | Heating source: | Steam,Natural gas, LPG, Coal, Electricity |
| Drying area: | 3.3-180m2 | Model: | CPD 1200-3000 |
| Outer diameter: | 1865-3768 | ||
| प्रमुखता देना: | गर्म हवा ड्रायर,गर्म हवा ड्रायर मशीन |
||
उत्पाद विवरण
सीपीडी सीरीज़ का निरंतर प्लेट ड्रायर
1निरंतर प्लेट ड्रायर / डिस्क ड्रायर / सीपीडी प्लेट ड्रायर मशीन
2विभिन्न उद्योगों में व्यापक रूप से लागू होता है।
3, कम ऊर्जा खपत
4, आसान संचालन और नियंत्रण
उत्पाद विवरण
सीपीडी श्रृंखला निरंतर प्लेट ड्रायर एक प्रकार का उच्च दक्षता वाले और निरंतर सुखाने वाले उपकरण है। इसकी अनूठी संरचना और संचालन सिद्धांत उच्च गर्मी दक्षता के फायदे प्रदान करते हैं,कम ऊर्जा खपत, कम कब्जा क्षेत्र, सरल विन्यास, आसान संचालन और नियंत्रण के साथ ही अच्छा परिचालन वातावरण आदि प्लेट ड्रायर व्यापक रूप से रासायनिक के क्षेत्र में सुखाने की प्रक्रिया में प्रयोग किया जाता है,औषधि, कृषि रसायन, खाद्य पदार्थ, चारा, कृषि और उप-उत्पादों की प्रक्रिया आदि, और विभिन्न उद्योगों द्वारा अच्छी तरह से प्राप्त किया जाता है। अब तीन बड़ी श्रेणियां हैं, सामान्य दबाव,बंद और वैक्यूम शैलियों और चार विनिर्देशों 1200, 1500, 2200 और 2500; और तीन प्रकार के निर्माण ए (कार्बन स्टील), बी (संपर्क भागों के लिए स्टेनलेस स्टील) और सी (बी के आधार पर भाप पाइप, मुख्य शाफ्ट और समर्थन के लिए स्टेनलेस स्टील जोड़ने के लिए,और सिलेंडर बॉडी और टॉप कवर के लिए स्टेनलेस स्टील के अस्तर)4 से 180 वर्ग मीटर के सुखाने के क्षेत्र के साथ, अब हमारे पास विभिन्न उत्पादों की आवश्यकताओं को पूरा करने के लिए सैकड़ों मॉडल के सीरीज उत्पाद और विभिन्न प्रकार के सहायक उपकरण उपलब्ध हैं।
उत्पाद कार्य सिद्धांत
गीली सामग्री को लगातार ड्रायर के ऊपर पहली सुखाने की परत में खिलाया जाता है।यह घुमाया और रेक द्वारा हलचल होगी जब रेक हाथ घुमाता है और घातीय हेलिकल लाइन के साथ बड़े सुखाने प्लेट के बाहरी किनारे के लिए नीचे गिरसामग्री को छोटी सुखाने की प्लेट से उसके बाहरी किनारे तक ले जाया जाएगा और नीचे बड़ी सुखाने की प्लेट के बाहरी किनारे तक गिरा दिया जाएगा।दोनों छोटे और बड़े सुखाने प्लेटों बारी-बारी से व्यवस्थित कर रहे हैं ताकि सामग्री लगातार सुखाने के माध्यम से जा सकते हैं. हीट मीडियम संतृप्त भाप, गर्म पानी या थर्मल तेल हो सकता है। गर्मी को एक छोर से खोखले सुखाने की प्लेटों में ले जाया जाएगा और दूसरे छोर से बाहर आएगा।सूखी सामग्री सूखी प्लेट की अंतिम परत से सूखी मशीन के नीचे गिर जाएगी और फिर रेक द्वारा डिस्चार्ज आउटलेट में ले जाया जाएगा. सामग्री नमी को शीर्ष कवर पर निकास आउटलेट से हटा दिया जाएगा। वैक्यूम प्रकार की प्लेट ड्रायर के लिए, नमी को शीर्ष कवर पर वैक्यूम पंप द्वारा बाहर निकाला जाएगा।सूखी सामग्री नीचे की परत से बाहर निकाला जाएगासूखने की क्षमता में सुधार किया जा सकता है यदि ड्रायर में अतिरिक्त उपकरण जैसे कि फिनाइट हीटर, सॉल्वेंट रिकवरी के लिए कंडेनसर, बैग डस्ट रिमूवर, रिटर्न और मिक्सिंग तंत्र, ड्राफ्ट फैन,आदि.
उत्पाद की विशेषता
1. आसान नियंत्रण, व्यापक अनुप्रयोग
(1) सामग्री की मोटाई, मुख्य शाफ्ट की घूर्णन गति, हार्व्स के हाथों की संख्या, हार्व्स की शैली और आकारों को विनियमित करें ताकि सबसे अच्छी सुखाने की प्रक्रिया प्राप्त हो सके।
(2) सुखाने की प्लेट की प्रत्येक परत को गर्म या ठंडे पदार्थों को गर्म या ठंडे पदार्थों को गर्म करने के लिए व्यक्तिगत रूप से गर्म या ठंडे मीडिया के साथ खिलाया जा सकता है और तापमान नियंत्रण को सटीक और आसान बना सकता है।
(3) सामग्री के रहने का समय सटीक रूप से समायोजित किया जा सकता है।
(4) सामग्री का एकल प्रवाह दिशा बिना वापसी प्रवाह और मिश्रण, समान सुखाने और स्थिर गुणवत्ता, कोई पुनः मिश्रण की आवश्यकता नहीं है।
2आसान और सरल संचालन
(1) ड्रायर का स्टार्ट स्टॉप काफी सरल है
(2) सामग्री को खिलाना बंद होने के बाद, उन्हें सूखी मशीन से आसानी से निकाल दिया जा सकता है।
(3) बड़े पैमाने पर देखने की खिड़की के माध्यम से उपकरण के अंदर सावधानीपूर्वक सफाई और अवलोकन किया जा सकता है।
3. कम ऊर्जा खपत
(1) सामग्री की पतली परत, मुख्य शाफ्ट की कम गति, सामग्री के परिवहन प्रणाली के लिए आवश्यक छोटी शक्ति और ऊर्जा।
(2) गर्मी का संचालन करके सूखा ताकि इसमें उच्च ताप दक्षता और कम ऊर्जा की खपत हो।
4. अच्छा परिचालन वातावरण, विलायक को पुनः प्राप्त किया जा सकता है और पाउडर निर्वहन निकास की आवश्यकताओं को पूरा करता है।
(1) सामान्य दबाव प्रकारः उपकरण के अंदर वायु प्रवाह की कम गति और ऊपरी भाग में उच्च और निचले भाग में कम नमी के कारण, धूल पाउडर उपकरण पर तैर नहीं सकता है,तो वहाँ लगभग कोई धूल पाउडर पूंछ गैस के ऊपर नमी निर्वहन बंदरगाह से जारी में है.
(2) बंद प्रकारः विलायक वसूली उपकरण से सुसज्जित है जो आर्द्र वाहक गैस से आसानी से कार्बनिक विलायक को पुनः प्राप्त कर सकता है। विलायक वसूली उपकरण की संरचना सरल है और उच्च वसूली दर है,और नाइट्रोजन का उपयोग बंद परिसंचरण में जलन के लिए नम वाहक गैस के रूप में किया जा सकता हैविशेष रूप से ज्वलनशील, विस्फोटक और जहरीले पदार्थों के सुखाने के लिए उपयुक्त है।
5. आसान स्थापना और छोटा कब्जा क्षेत्र।
(1) चूंकि ड्रायर डिलीवरी के लिए एक पूरे के रूप में है, इसलिए इसे केवल उठाने से ही साइट पर स्थापित करना और ठीक करना काफी आसान है।
(2) सूखने वाली प्लेटों को परतों में व्यवस्थित करके ऊर्ध्वाधर स्थापित किया जाता है, इसलिए सूखने का क्षेत्र बड़ा है, लेकिन यह एक छोटा क्षेत्र लेता है।
प्रौद्योगिकी की उत्पाद विशेषताएं
1सूखने की प्लेट
(1) डिज़िंग दबावः सामान्य 0.4MPa है, अधिकतम 1.6MPa तक पहुंच सकता है।
(2) कार्य दबावः सामान्य 0.4MPa से कम है, और अधिकतम 1.6MPa तक पहुंच सकता है।
(3) हीटिंग मीडियम: भाप, गर्म पानी, तेल। जब सुखाने की प्लेटों का तापमान 100°C हो, तो गर्म पानी का उपयोग किया जा सकता है; जब 100°C ~ 150°C हो, तो यह संतृप्त जल वाष्प ≤0.4MPa या भाप-गैस होगा,और जब 150°C~320°Cयह तेल होगा; जब >32 C यह बिजली, तेल या फ्यूज्ड नमक द्वारा गर्म किया जाएगा।
2सामग्री संचरण प्रणाली
(1) मुख्य शाफ्ट का घूर्णनः 1~10r/min, ट्रांसड्यूसर टाइमिंग का विद्युत चुम्बकत्व।
(2) हथौड़ा हाथः प्रत्येक परत पर मुख्य शाफ्ट पर 2 से 8 टुकड़े हाथ लगाए जाते हैं।
(3) हेरो का ब्लेड: हेरो के ब्लेड के चारों ओर, प्लेट की सतह के साथ मिलकर तैरता रहता है ताकि संपर्क बना रहे। विभिन्न प्रकार के होते हैं।
(4) रोलरः उत्पादों के लिए आसानी से संचित, या पीसने की आवश्यकताओं के साथ, गर्मी हस्तांतरण और सुखाने की प्रक्रिया हो सकती है
उपयुक्त स्थानों पर रोलर (रॉलर) लगाकर सुदृढ़ किया गया।
3शेल
विकल्प के लिए तीन प्रकार हैंः सामान्य दबाव, सील और वैक्यूम
(1) सामान्य दबावःसिलेंडर या आठ पक्षीय सिलेंडर, पूरे और डिमिडिएट संरचनाएं हैं। हीटिंग मीडिया के लिए मुख्य इनपुट और आउटपुट पाइप खोल में हो सकते हैं,भी बाहरी खोल में हो सकता है.
(2) सीलः बेलनाकार खोल, 5kPa के आंतरिक दबाव को सहन कर सकता है, हीटिंग मीडिया के इनलेट और आउटलेट के मुख्य नलिका खोल के अंदर या बाहर हो सकते हैं।
(3) वैक्यूम: बेलनाकार खोल, 0.1MPa के बाहरी दबाव को सहन कर सकता है। इनलेट और आउटलेट के मुख्य नलिका खोल के अंदर हैं।
4. एयर हीटर
सुखाने की दक्षता बढ़ाने के लिए बड़ी वाष्पीकरण क्षमता के आवेदन के लिए सामान्य।
उत्पाद अनुप्रयोग
सूखी, गर्मी अपघटन, दहन, शीतलन, प्रतिक्रिया और उत्थानः
1कार्बनिक रसायन
2खनिज रसायन
3दवा और खाद्य पदार्थ
4फ़ूड और उर्वरक
तकनीकी मापदंड
| प्रकार | व्यास ((मिमी) | ऊँचाई ((मिमी) | सूखे का क्षेत्रफल ((m2) | शक्ति ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

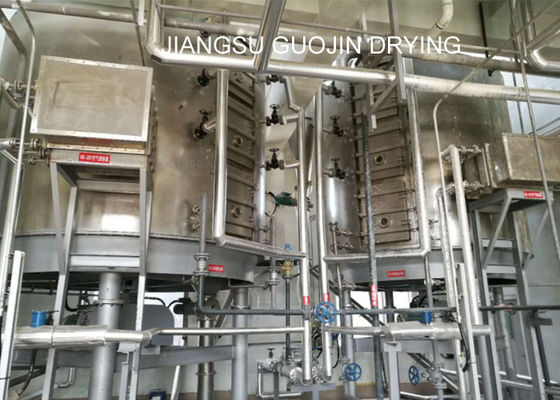

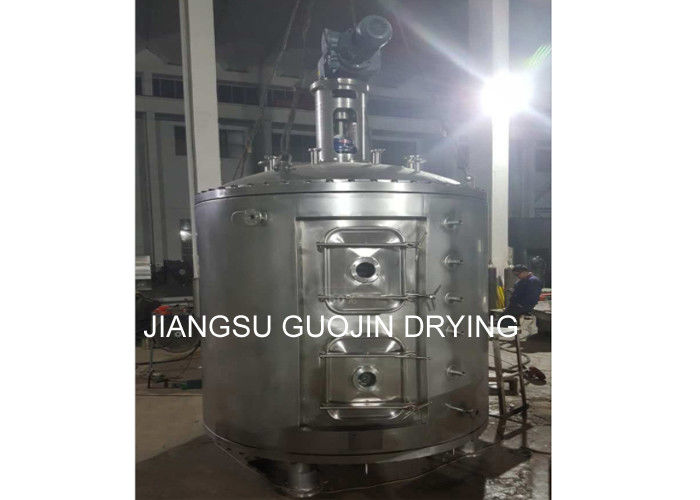

उत्पाद प्रदर्शनी
