hollow paddle dryer in SUS304, carbon steam ,with steam ,hot water,conduct oil drying steam ,drying paste material
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YIBU |
| प्रमाणन: | CE / UL / SGS / EAC / CR – TU |
| मॉडल संख्या: | QJ |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | लकड़ी का बक्सा |
| प्रसव के समय: | 10 सप्ताह |
| भुगतान शर्तें: | एल / सी, टी / टी |
| आपूर्ति की क्षमता: | प्रति माह 20 सेट |
|
विस्तार जानकारी |
|||
| Metal material: | SUS316/SUS304/ CARBON STEEL ,ETC | Water evaporation: | 5-2000kg |
|---|---|---|---|
| Heating source: | Steam / hot water / thermal oil | Temp: | 100-500℃ |
| Power supply: | Customized | Size: | Customized |
| प्रमुखता देना: | rotary drying machine,rotary vacuum dryer |
||
उत्पाद विवरण
QJ सीरीज खोखले ब्लेड सुखाने की मशीन ((खाली ब्लेड सुखानेवाला)
- ब्लेड ड्रायर एक कम गति वाले घुमावदार ड्रायर है जो उपकरण के अंदर रोवरों से लैस है। नम कच्चे माल को गर्म ले जाने और सतह के साथ पूरी तरह से जुड़ने के लिए घुमाया जाता है, इसकी संरचना क्षैतिज हो सकती है,दोहरी स्क्रॉल बल स्क्रॉल .
- गर्म हवा शैली और हस्तांतरण शैली दो शैलियों हैं। गर्म हवा शैली में सुखाने गर्म हवा और सामग्री के कनेक्शन के माध्यम से पूरा हो जाता है। हस्तांतरण शैली में, गर्म हवा और सामग्री के संयोजन के माध्यम से सूखा जाता है।सामग्री सूखने के लिए गर्म सतह के साथ जुड़ा हुआ है, यह सामग्री के प्रदूषण को रोक सकता है। हवा का निकास कम है, दक्षता उच्च है, आकार छोटा है, ऊर्जा बचाता है और वायु प्रदूषण को रोकता है।
- कॉम्पैक्ट संरचना, छोटी मात्रा, थर्मल चालकता गुणांक उच्च है, सबसे अच्छा गर्मी प्रभाव। सामान्य गर्मी प्रभाव 80% -90% तक पहुंचता है, यह ऊर्जा की बचत के साथ डिवाइस का एक प्रकार है।
-कम क्रांति, कणों को आकार देने और कच्चे माल को स्लाइस करने में मुश्किल है।
- कच्चे माल के लिए, व्यापक उपयोग, संचालित करने में आसान और कच्चे माल को कुछ मिनटों से कुछ घंटों तक समायोजित किया जा सकता है।
- सहायक उपकरण सरल है, जिससे बहुत अधिक लागत बच सकती है।
- कई उद्देश्य हैं जैसे सूखना, ठंडा करना, हवा बहाल करना, प्रतिक्रिया ताप...
यह प्लास्टिक, राल, अकार्बनिक यौगिकों की मशीन, उर्वरक, फ़ीड, डाईस्टफ, स्टार्च, कीचड़ आदि में सुखाने के लिए उपयुक्त है।
प्रस्तावना
| विशेषांक | QJ3 | QJ 9 | QJ 13 | QJ 18 | QJ 29 | QJ 41 | QJ 52 | क्यूजे 68 | QJ 81 | QJ 95 | QJ 110 |
| गर्मी हस्तांतरण क्षेत्र m2 | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
| प्रभावी आयतन m3 | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.07 | 9.46 |
| घूर्णन गति रेंज r.m.p. | 15 से 30 | 10 से 25 | 10 से 25 | १०-२० | १०-२० | १०-२० | १०-२० | १०-२० | 5-15 | 5-15 | 5-10 |
| शक्ति kw | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
| पात्र की चौड़ाई मिमी | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1652 | 1828 | 2032 | 2210 |
| B कुल चौड़ाई मिमी | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 1186 | 2438 | 2668 |
| C पात्र की लंबाई मिमी | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6122 |
| D कुल लंबाई मिमी | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
| ई सामग्री के प्रवेश और निकास की दूरी मिमी | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
| F केंद्र की ऊंचाई मिमी | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
| H कुल ऊंचाई मिमी | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 |
| N भाप का प्रवेश द्वार ¥N ¥ (इंच) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
| O पानी के आउटलेट "o" (इंच) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
◆ क्यूजे सीरीज खोखले ब्लेड ड्रायर (खोखले इम्पेलर ड्रायर) (खोखले पैडल ड्रायर) सामग्री के पेस्ट, कण, पाउडर और स्लरी की स्थिति को सूखने या ठंडा करने के लिए लागू होता है, सूखी प्रक्रिया को निष्पादित करता है,शीतलन, हीटिंग, निष्फल, प्रतिक्रिया और कम तापमान के तहत दहन। विशेष हलचल और हीटिंग स्थानांतरण ब्लेड, उच्च गर्मी हस्तांतरण दक्षता बनाता है, और स्वयं सफाई समारोह प्रदान करते हैं.विशेष चक के आकार के हलचल और गर्मी हस्तांतरण ब्लेड में उच्च हीटिंग दक्षता और हीटिंग हस्तांतरण सतह का स्व-सफाई कार्य है।

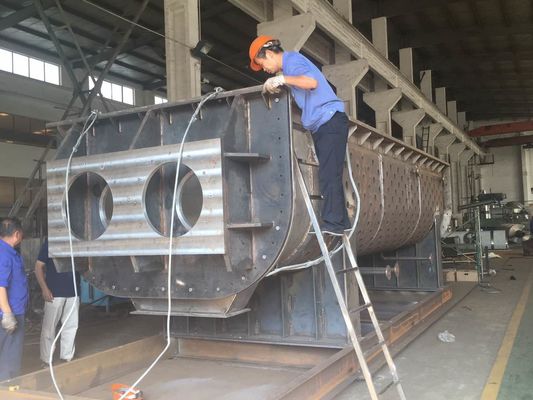

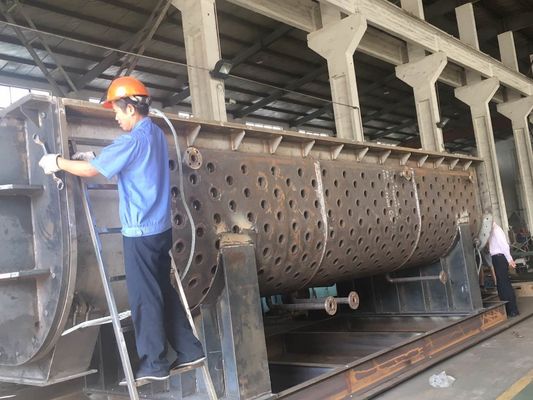

खोखले चाक के आकार के ब्लेड खोखले शाफ्ट पर केंद्रित होते हैं। खोखले शाफ्ट से ब्लेड के माध्यम से गर्मी का प्रवाह होता है। प्रभावी आयतन में गर्मी हस्तांतरण क्षेत्र बहुत अधिक होता है।हीटिंग मीडिया का तापमान -40 °C से 320 °C तक होता है . यह भाप, या तरल अवस्था, जैसे भाप, थर्मल तेल आदि हो सकता है अप्रत्यक्ष हीटिंग, वहाँ गर्मी हवा से किया जा रहा है नहीं है.सभी गर्मी का उपयोग सामग्री के सूखने के लिए किया जाता है, गर्मी इन्सुलेशन परतों के नुकसान को छोड़करचॉक के आकार के ब्लेड की सतह में स्वयं-सफाई का कार्य होता है।उत्पाद के कणों की सापेक्ष गति और चक-आकार की सतह चक-आकार की सतह से जुड़ी सामग्री को साफ कर सकती है, ताकि काम के दौरान गर्मी हस्तांतरण सतह की सफाई बनाए रखा जा सके। खोखले ब्लेड ड्रायर का खोल Ω आकार का होता है। 2 या 4 टुकड़े खोखले हलचल शाफ्ट आमतौर पर खोल में सुसज्जित होते हैं।सामग्री के किसी भी रिसाव से बचने के लिए, वहाँ खोल के साथ सील टर्मिनल कवर और शीर्ष कवर है. गर्मी हस्तांतरण मीडिया घूर्णन कनेक्टर, जैकेट के खोल और खोखले हलचल शाफ्ट के माध्यम से प्रवाह.सर्वोत्तम हस्तांतरण प्रभाव सुनिश्चित करने के लिए, खोखले हलचल शाफ्ट विभिन्न हीटिंग मीडिया के अनुसार अलग आंतरिक संरचना को अपनाता है।
